Vishay推出用于多相電源具有低直流電阻、高電流密度的高飽和IHSR電感器
2019-02-28 11:18:18 n器件面向商業應用，采用4 mm x 4 mm 1616外形尺寸
超薄封裝，高度僅為1.2 mm
賓夕法尼亞、MALVERN — 2019年2月28日—日前，Vishay Intertechnology, Inc.（NYSE
股市代號：VSH）宣布，擴展IHSR系列高飽和商用電感器，推出最新4 mm x 4

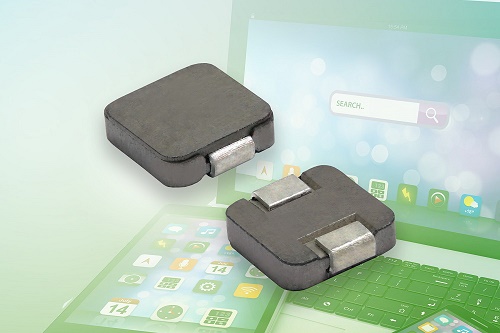

mm 1616外形尺寸超薄封裝器件---IHSR-1616AB-01。Vishay Dale IHSR-1616AB-01專為計算機、工業和通信應用多相大電流電源及濾波器而設計，直流電阻 (DCR) 比一般功率電感器降低50 %，直流電阻標準允差為5 %，最低3 %允差可用于更精確的電流采樣。
日前發布的器件頻率范圍高達5MHz，特別適合用于DC/DC轉換器能量存儲，以及電感器自諧振頻率 (SRF) 以下大電流濾波（參見下表）。應用包括筆記本電腦、臺式電腦以及服務器；薄型大電流電源和濾波器；以及分布式電源系統的DC/DC轉換器。
IHSR-1616AB-01典型直流電阻低至1.15 mW，電感最大為0.068 μH，在同類技術中具有更高電流密度，而1.2 mm高度可使成品設計更加輕薄。電感器可在+125 °C高溫下工作，額定電流最高達62 A，可無飽和處理高瞬變電流尖峰。
電感器封裝采用100 %無鉛 (Pb) 屏蔽復合結構，蜂鳴噪聲降至超低水平，具有極高的抗熱沖擊、潮濕和機械振動能力。IHSR-1616AB-01符合RoHS標準和Vishay綠色標準，無鹵素。
器件規格表:
|
外形尺寸 |
1616 |
|
高度 (mm) |
1.2 |
|
電感 (μH) |
0.033至0.068 |
|
典型DCR
(mΩ) |
1.15至3.20 |
|
最大DCR
(mΩ) |
1.21至3.36 |
|
溫升電流 (A) |
22至37 |
|
飽和電流
(A) |
30至41(1)
/ 41至62(2) |
|
典型SRF
(MHz) |
418至856 |
(1) 直流電流 (A)
會導致L0下降約20 %
(2) 直流電流 (A)
會導致L0下降約30 %
新款電感器現可提供樣品并已實現量產，大宗訂貨供貨周期為12周。
