電感器: 22kHz高靈敏度3D應答器線圈
2018-03-10 21:28:00 未知 |

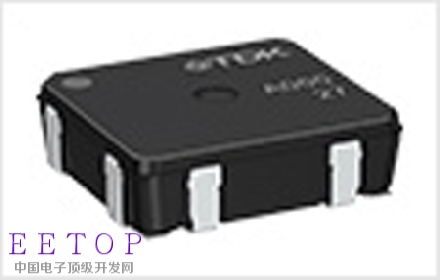

TDK集團B82453C*A*系列3D應答器線圈再添工作頻率為22kHz的B82453C0335A022新銳。新的應答器線圈是對現有125kHz頻率設計的補充，適用于無鑰匙進入和啟動系統 (PEPS) 及其它基于更低頻率的門禁系統。
新的3D應答器線圈同樣具有高電感值，x、y和z軸的值分別為30mH、33mH和55mH，靈敏度極佳，其中x和y軸為25.5 mV/μT，z軸為23.3 mV/μT。其靈敏度堪稱全球之最，比尺寸和電感值相當的同類競品要高出20%。
和現有125kHz產品類型一樣，新的22kHz線圈同樣滿足RoHS標準，尺寸僅為11.5 x 12.5 x 3.6 mm。該元件還采用注塑和激光焊接技術，機械特性極為堅固耐用，并成功通過PEPS元件要求的嚴苛跌落試驗。此外，這些應答器線圈還滿足AEC-Q200要求。
主要應用
汽車PEPS系統和其它門禁系統
主要特點與優勢
高靈敏度，x和y軸為25.5 mV/μT，z軸為23.3 mV/μT
尺寸僅為11.5 x 12.5 x 3.6 mm
超堅固的機械特性
滿足AEC-Q200標準
關鍵數據
訂購代碼 | 軸 | LR [mH]±5% | Q (典型值) -10% /+15 % | S (典型值) [mV/μT] | fres,min.[kHz] | RDC max.[Ω] |
B82453C0335A022 | X | 30.00 | 9.0 | 25.5 | 170 | 480 |
Y | 33.00 | 9.5 | 25.5 | 170 | 500 | |
Z | 55.00 | 7.5 | 23.3 | 140 | 1100 |
