Linear 推出8通道、18 位、1Msps 逐次逼近寄存器 (SAR) ADC LTC2373-18
2015-02-25 21:43:03 本站原創 |
凌力爾特公司 (Linear Technology Corporation) 推出 8 通道、18 位、1Msps 逐次逼近寄存器 (SAR) ADC LTC2373-18，該器件提供了卓越的 100dB SNR 性能。LTC2373-18 具可編程排序器，可存儲多達 16 個控制字，以配置多工器 (MUX) 和輸入范圍。該器件通過各種 MUX 通道配置，能夠非常容易地混合及匹配全差分和偽差分輸入范圍。通過共享該器件上 MUXOUT / ADCIN 引腳之間的單一外部驅動器電路，單端輸入信號還可以轉換到 ADC 內核的全差分輸入范圍。這使用戶能夠在 8 個單端輸入上全面實現該 ADC 的 100dB SNR 性能。
LTC2373-18 是一個 16 位 / 18 位 8 通道多路轉換 SAR ADC 系列的首款器件，這些 ADC 通過 SPI 兼容接口通信，達到 500ksps 和 1Msps 采樣率，在 18 位時實現 100dB SNR，16 位時則為 96dB SNR，并具有 ±4.096V 全差分輸入范圍。LTC2373 系列在小型 25mm2 QFN-32 封裝中集成了一個具低漂移及保證 20ppm/oC 最大溫度系數的精準帶隙基準和高性能基準緩沖器。該器件從單一 5V 電源供電，在 1Msps 時僅消耗 40mW 功率。
LTC2373-18 已開始供貨，有商用、工業和汽車 (–40oC 至 125oC) 溫度級版本。千片批購價為每片 17.35 美元。LTC2373 SAR ADC 系列的 DC2071A 評估電路板可通過凌力爾特網站 www.linear.com.cn/demo 或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC2373-18。

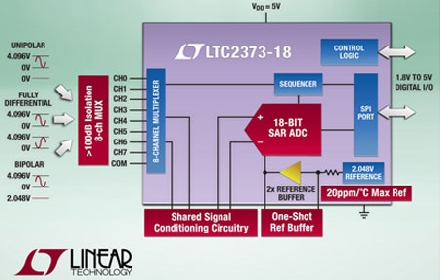

照片說明：具 100dB SNR 的 18 位、1Msps、8 通道多路轉換 SAR ADC
性能概要：LTC2373-18
·1Msps 采樣率
·18 位無漏碼分辨率
·具可選輸入范圍的 8 通道多工器
o全差分
o偽差分單極性
o偽差分雙極性
·INL：±2.5LSB (最大值)
·SNR：fIN = 1kHz 時為 100dB (全差分) / 95.5dB (偽差分) (典型值)
·THD：fIN = 1kHz 時為 –110dB (典型值)
·可編程排序器
·可選數字增益壓縮
·具 1.8V 至 5V I/O 電壓的單一 5V 電源
·SPI 兼容串行 I/O
·內置 2.048V 基準和基準緩沖器
·無流水線延遲，無周期延遲
·功耗 40mW (典型值)
·保證工作至 125°C
·32 引線 5mm x 5mm QFN 封裝
