Linear推出 4 通道 PMBus 數字電源系統管理器 LTC2975，該器件可監視中間總線輸入至負載點 (POL) 轉換器的電流、功率和能耗。監視電路板的功率和能量消耗是對其實施管理、優化和降低的第一步，旨在減低服務器實用程序和冷卻成本。LTC2975 通過一個 PMBus 接口方便地提供能耗 (以焦耳為單位來報告) 和運行時間的信息，為主機分擔了繁重的計算和輪詢?nèi)蝿?wù)。當與 POL 輸出電壓、電流和功率的數字測量相結合，輸入數據可實現對電源系統轉換效率的長期監視。LTC2975 為 FPGA、ASIC 和 DSP 電路板上的電源系統增加了全面的軟件監視及控制功能，從而加速了產品上市進程、提高系統可靠性和優化電路板能耗。

該器件采用具有 0.25% 總未調整誤差的同類最佳 16 位 ADC (模數轉換器) 來對電源輸出電壓進行微調、裕度調節和監視，從而可提高電路板產量及長期性能。電源排序、監察和 EEPROM 故障記錄是內置的。故障觸發 EEPROM 黑匣子記錄功能，在簡化故障分析的同時也為未來的系統改進提供了深度信息。多個 LTC2975 連接到一起，可對超過 4 個電源軌進行排序和故障管理。該器件還提供幾條 PMBus 兼容命令，以靈活設定電源系統和進行數據回讀。寄存器配置在 LTpowerPlay^TM 開發環境中完成，其支持凌力爾特所有數字電源系統管理器件。一旦設定完成，就不再需要軟件編碼，而可以自主運行。

LTC2975 規定在 0^oC 至 70^oC 的商用溫度范圍和 −40^oC 至 105^oC 的工業溫度范圍內工作，采用 64 引腳 9mm x 9mm QFN 封裝。千片批購價為每片 9.75 美元。演示電路板和樣品可通過凌力爾特網站或聯系凌力爾特當?shù)剞k事處查詢詳情。如需更多信息，請登錄 www.linear.com.cn/product/LTC2975。

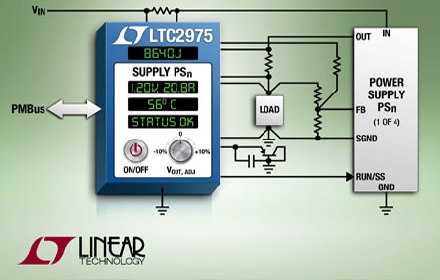

照片說明：4 通道 PMBus 電源系統監視器提供輸入能耗監視，可用來實現全面的數字電源系統管理

性能概要：LTC2975

·以數字方式管理 4 個電源

·電源裕度調節或修整準確度至目標電壓值的 0.25% 內

·以 ±0.25% 的總體未調整誤差監視電源

·通過 I²C/SMBus 數字接口發送 PMBus 兼容命令

·用于配置及黑匣子故障記錄的 EEPROM

·由 LTpowerPlay^TM GUI 提供支持

·電源排序器 ─ 基于時間，級聯，支持跟蹤

·監視 (16 位 ADC)：

o輸入電壓、電流、功率和能耗

o4 個電源輸出電壓、電流和功率

o器件和 4 個外部溫度

·監察：輸入電壓、電源電壓和電流、外部溫度

·跨多個凌力爾特 PSM 器件協調排序及故障管理

·無需額外軟件可自主運行

·可編程看門狗定時器

·用 3.3V 或 4.5V 至 15V 電源供電

·–40°C 至 105°C 工作溫度范圍

·64 引腳 9mm x 9mm QFN 封裝
