Linear推出超低靜態電流 (I_Q) Hot Swap^TM (熱插拔) 控制器LTC4231，該器件允許電路板或電池安全地從 2.7V 至 36V 系統中插入和拔出。LTC4231 控制一個外部 N 溝道 MOSFET，以平緩地給電路板電容器加電，從而避免瞬態放電、連接器損壞和系統干擾。器件在正常工作時靜態電流僅為 4μA，在停機模式則降至 0.3μA。為確保低電流工作，欠壓和過壓阻性分壓器連接至一個選通接地，從而將其平均吸收電流降低 50 倍。LTC4231 提供了一款用于熱插拔及電池保護的緊湊和堅固型微功率解決方案，特別適合那些采用太陽能或能量收集技術的節能型應用。

通過控制背對背 N 溝道 MOSFET，LTC4231 不僅能夠安然承受高達 -40V 的反向電池電壓，同時也能針對該反向電池電壓為下游電路提供保護作用。欠壓保護電路可切斷低電壓電池以防止其發生深度放電，而可調遲滯則能避免在負載移除之后由于電池恢復而產生振蕩。一個定時電路斷路器和快速電流限制提供了雙級過流保護。2.7V 至 36V 的工作范圍可適應眾多的電池化學組成，包括鉛酸電池、鋰離子電池和堆疊式 NiCd 電池。

LTC4231 有兩種版本：LTC4231-1 在過流故障后保持關斷；而 LTC4231-2 則在 500ms 冷卻期后自動嘗試接通。LTC4231 規定在 0oC 至 70oC 的商用溫度范圍和 −40oC 至 85oC 的工業溫度范圍內工作，采用 12 引腳 MSOP 和 3mm x 3mm QFN 封裝。千片批購價為每片 2.25 元。器件樣品和演示電路板可在網上或聯系凌力爾特當?shù)剞k事處查詢?cè)斍椤Ｈ缧韪嘈畔ⅲ?qǐng)登錄 www.linear.com.cn/product/LTC4231。

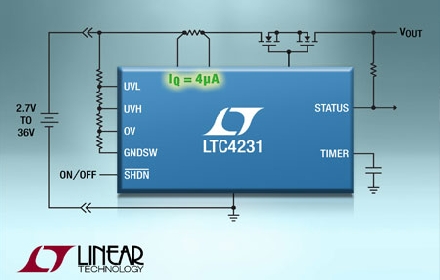

照片說明：4μA I_Q、2.7V 至 36V V_IN 熱插拔控制器實現接通 / 斷開、低壓電池?cái)嚅_(kāi)、電池反向以及過載 / 短路保護

性能概要：LTC4231

·允許電路板或電池安全地插入和拔出

·低靜態電流：正常工作時為 4μA，停機時為 0.3μA

·過流保護

o兩級：具較高電流限制的電路斷路器

o可調電路斷路器響應時間

o1μs (最大值) 快速電流限制響應

o電流故障后自動重試或閉鎖

·過壓和欠壓保護

o可調的欠壓遲滯

o分壓器開關接地以減小電流

·寬工作電壓范圍：2.7V 至 36V

·電池反向保護至 -40V

·MOSFET 接通狀態輸出

·12 引腳 MSOP 和 3mm x 3mm QFN 封裝
