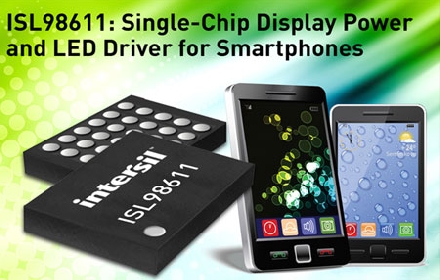

Intersil推出用于智能手機的顯示電源和LED驅動器二合一解決方案ISL98611
2014-08-19 21:13:30 本站原創Intersil公司今天宣布，推出用于智能手機的顯示電源和LED驅動器二合一解決方案---ISL98611。ISL98611是首款單芯片集成顯示電源與背光LED驅動器功能的電源管理IC產品，并顯著提高了這兩部分電源的效率，從而延長電池續航時間達一小時以上。
除了延長電池續航時間，ISL98611還可改善顯示屏亮度均勻性和色彩一致性。高度集成的ISL98611不僅包括升壓穩壓器、LDO和反相電荷泵產生+5V和-5V兩路輸出，另外還包括一個帶有3通道灌電流均流控制的升壓穩壓器，用于LED背光驅動器。這種單芯片解決方案對設計工程師有四個主要好處：
·更長的電池續航時間：當使用智能手機瀏覽網頁和收發電子郵件時，大部分電池用電是被其背光LED和顯示電源消耗的。ISL98611背光LED驅動器比多芯片解決方案的效率高7%（可達93%），+/-5V顯示電源采用2.5x2mm2尺寸的電感在15mA負載電流條件下產生大于88%的效率，而最接近的競爭對手的產品也只能達到85%的效率。
·改善顯示屏亮度均勻性：ISL98611可在極低LED電流條件下提供出色的電流匹配能力：在低至1mA條件下可實現+/- 2.2%的匹配精度，在50μA條件下可實現+/- 2.8%的匹配精度。
·改善顯示屏色彩一致性：ISL98611包括混合調光功能，小電流采用PWM調光方式用以消除低LED電流條件下的白色LED色偏問題（DC調光時會出現該問題）。
·最小占用PCB面積：ISL98611的整體顯示電源+背光解決方案占用的PCB面積比競爭產品少24%，同時只需要8個外圍元器件。這為安放手機電池提供了更大空間。
“對于每一代新產品，智能手機設計工程師都面臨著添加更多功能、減小尺寸和延長電池續航時間的挑戰”，Intersil移動電源產品高級副總裁Andrew Cowell表示，“ISL98611提供給我們的客戶在其下一代智能手機設計中需要的集成度、更長電池續航時間和顯示圖像質量的提高。”
特性和規格：
·以可達93%的效率為兩串或三串背光LED供電
·使用2.5x2mm2尺寸的電感器在15mA負載電流條件下產生效率為88%的+/-5V顯示電源
·模擬、PWM和混合調光
·在低至1mA條件下實現+/-2.2%電流匹配精度，50μA條件下為+/-2.8%
·2.5V - 5V 輸入電壓范圍
·VP和VN輸出調節范圍：+/4.5V至+/-6V，步幅50mV
·I2C接口，可調節輸出電壓設置
·1uA關斷供電電流
供貨
ISL98611顯示電源和LED驅動器（尺寸2.33x2.61mm2，采用30引腳WLCSP封裝）現已供貨，產品單價1.50美元，1,000件起訂。ISL98611EVAL1Z評估板單價100美元。
