Linear 推出雙通道 DC/DC 轉換器 LT8471
2014-04-11 20:22:27 本站原創凌力爾特公司 (Linear Technology Corporation) 推出雙通道 DC/DC 轉換器 LT8471，該器件包括兩個內部 2A、50V 開關和一個額外的 500mA 開關，以方便降壓、升壓和負輸出轉換。每個 2A 通道可以獨立地配置為降壓、升壓、SEPIC、反激式、ZETA 或負輸出 DC/DC 轉換器。如此多樣化的拓?fù)浜洼敵雠渲檬乖撈骷浅＿m用于多種工業和汽車應用。LT8471 在 2.6V 至 50V 輸入電壓范圍內工作，適合采用從單節鋰離子電池到汽車電池的各種輸入電源之應用。
LT8471 的 50V 內部開關可以為應用提供高達 45V 的輸入和輸出。該器件能夠用單個轉換器產生正和負輸出，從而非常適合多種偏置應用。小型集成的 500mA 升壓型轉換器以最佳效率為降壓型及單個電感器負輸出應用提供了方便。LT8471 的開關頻率在 100kHz 至 2MHz 范圍內是可編程和可同步的，從而允許使用非常小的外部組件。TSSOP 封裝和纖巧的外部組件相結合，可確保構成占板面積非常緊湊并最大限度地降低解決方案的成本。
LT8471 的高效率 50V 開關為降壓型和負輸出應用提供高達 85% 的總體效率。在 6V 至 32V 輸入電壓范圍內，LT8471 可在 5V 提供高達 1.5A 和在 -5V 提供 650mA。當需要基于事件的排序時，每個通道提供的電源良好引腳使該器件易于使用。LT8471 的開關頻率可通過單個電阻器設定，或同步至一個 100kHz 至 200MHz 的外部時鐘，從而最大限度減小了外部組件尺寸，避開了“噪聲關鍵”的頻段。反相開關操作最大限度地降低了輸入紋波。欠壓和過壓閉鎖 (UVLO/OVLO) 是用戶可調的，以實現最佳的系統性能。其他特點包括外部同步功能、軟啟動和頻率折返。
LT8471EFE 采用 20 引線、耐熱性能增強型 TSSOP 封裝，千片批購價為每片 3.75 美元。工業溫度級 (-40°C 至 125°C) 版本 LT8471IFE 的千片批購價為每片 4.13 美元。兩種版本均有現貨供應。

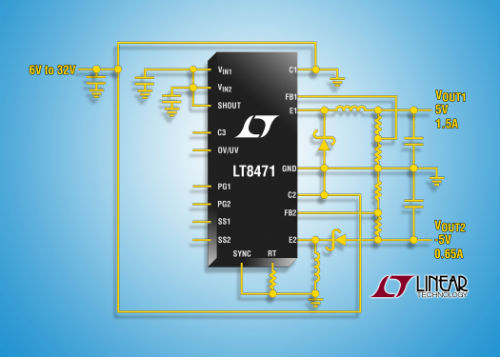

照片說明：具備內部開關和同步的雙通道 50V、2A 多拓?fù)?DC/DC 轉換器
性能概要：LT8471
· 兩個 2A 和一個 500mA、50V 內部電源開關通道
· 2A 主通道可以配置成降壓、升壓、SEPIC、ZETA、反激式或負輸出 DC/DC 轉換器
· 500mA Skyhook 通道可高效地產生提升的輸入電壓
· 2.6V 至 50V 寬輸入電壓范圍
· UVLO 和 OVLO 可在 OV/UV 引腳上進行設置
· 軟起動可針對每個通道進行編程
· 固定頻率 PWM (由 RT 引腳設定或同步至外部時鐘)
· 反相開關操作可降低輸入紋波
· 20 引線 TSSOP 封裝
