Linear 推出 LT3752 / LT3752-1 “無光耦合器”的同步正向控制器
2014-03-19 21:43:10 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 LT3752 / LT3752-1，該器件是一款能夠提供高輸入電壓的同步正向控制器，并具備有源箝位變壓器復位功能。該器件采用集成的內務處理控制器以偏置主邊和副邊 IC，維持了受控的 VOUT 啟動和停機。從內部產生偏置電壓消除了用額外繞組產生偏置電源的需求，因此還可降低復雜性并減小主電源變壓器的尺寸。LT3752 在 6.5V 至 100V 輸入電壓范圍內工作。就高至 400V 及更高的輸入電壓而言，LT3752-1 允許 RC 電路靠輸入電壓啟動，而最高電壓僅受到所選擇的外部組件限制，從而使該器件非常適用于 HV/HEV 汽車應用。
該器件無需使用光耦合器就可實現 ±5% 的輸出電壓調節。當使用光耦合器時，可以實現 ±1.5%。LT3752/-1 通過脈沖變壓器向副邊 MOSFET 驅動器發送控制信號，以提供同步整流定時。該器件還能夠用于自驅動式應用 (當在很窄的輸入電壓范圍內工作時)，在這類應用中，副邊 MOSFET 受電源變壓器脈沖控制。憑借 LT3752/-1，當輸出電壓為 0V 時，副邊 IC 不再需要啟動電路就能夠工作，從而允許受控的 VOUT 啟動。
LT3752/-1 含有一個準確的可編程伏-秒箝位電路。當設定為高于轉換器規格容許的占空比時，該器件可提供安全的占空比范圍，以在負載瞬態時限制主開關復位電壓和防止變壓器飽和。如果光耦合器通路開路，或者在無光耦合器的應用中定義 VOUT，那么伏-秒箝位電路還限制最高 VOUT。就非隔離式高降壓比應用而言，每個 IC 包含一個電壓誤差放大器，從而可構成一個非常簡單的非隔離式完全穩定的同步正向轉換器。其他特點包括可編程過流保護、可調輸入欠壓和過壓閉鎖以及內置過熱停機功能。LT3752/-1 以 100kHz 至 500kHz 的可編程開關頻率工作，還可同步至一個外部時鐘，從而允許使用多種電感值的輸出電感器和多種尺寸的變壓器。
LT3752 / LT3752-1 采用 TSSOP-38 封裝，但去掉了幾個引腳以提供高壓間隔。LT3752/-1 E 級和 I 級版本在 -40°C 至 125°C 的結溫范圍內工作。LT3752/-1 H 級版本保證工作在 -40°C 至 150°C 的工作結溫范圍。LT3752/-1 MP 級則保證工作在 -55°C 至 150°C 的工作結溫范圍。千片批購價為每片 3.39 美元。

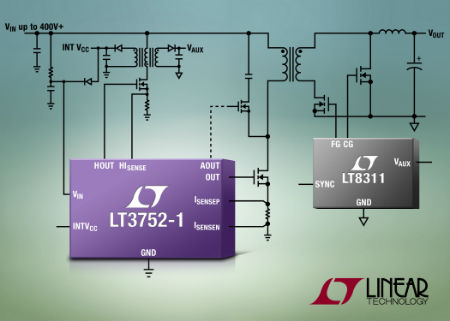

照片說明：有源箝位同步正向控制器
性能概要：LT3752/-1
· 寬 VIN 范圍：
o LT3752：6.5V 至 100V
o LT3752-1：高達 400V+，僅受外部組件限制
· 內部內務處理 DC/DC 控制器
· 有源箝位變壓器復位
· 無需光耦合器
· 高效率同步整流
· 可編程 MOSFET 接通延遲
· 短路保護
· 可編程伏-秒箝位
· 100kHz 至 500kHz 的可選固定工作頻率
· 可同步至外部時鐘
· 具遲滯的可編程 OVLO 和 UVLO
· 擴展和工業溫度級：-40°C 至 125°C 工作結溫
· 汽車溫度級：-40°C 至 150°C 工作結溫
· 軍用溫度級：-55°C 至 150°C 工作結溫
