大聯大控股品佳推出 NXP 市電供電LED調光及非調光驅動解決方案
2014-03-18 08:33:24 本站原創提高電源能效，改善照明質量，延長使用壽命
2014年3月18日，致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布，其旗下品佳推出恩智浦半導體(NXP Semiconductors)基于GreenChip™技術的緊湊型調光解決方案SSL210X、SSL21082A/84A、SSL2129A系列和非調光SSL21081/83、SSL2109A系列，以及兩款特別針對于大功率可調光LED驅動的SSL4101和SSL4120方案。該系列大功率可調光LED驅動方案可滿足100V、120V和230V市場低成本高效應用的設計需求，驅動器最大轉換效率高達95%，PF達到0.9以上功率范圍為25W～400W。

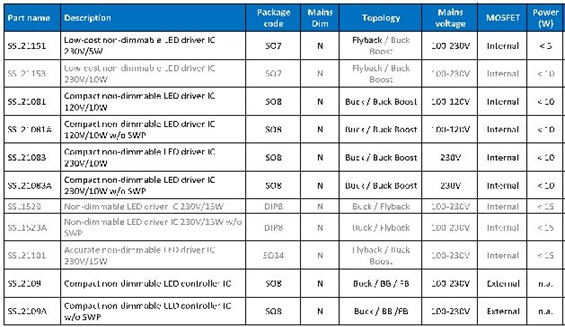

一、 NXP中小功率市電供電非調光LED驅動IC選型表格

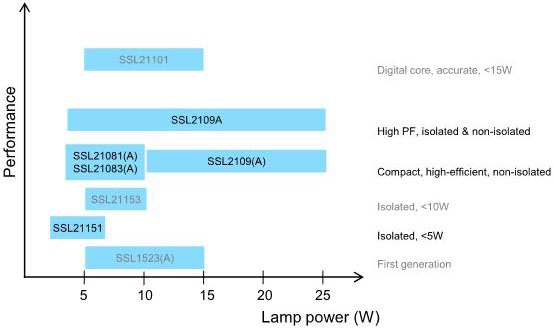

非調光產品選型策略

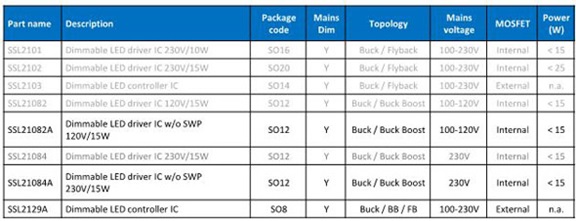

二、NXP中小功率市電供電可控硅調光LED驅動IC選型表格

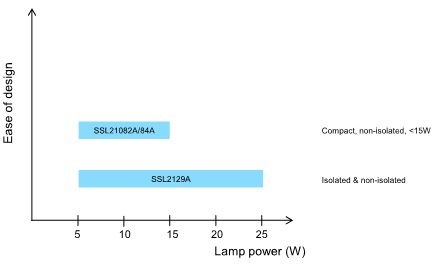

可調光產品選型策略

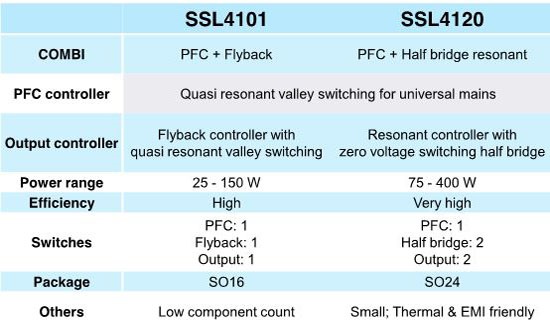

三、NXP在功率范圍(25W～400W)市電供LED驅動IC選型表格
大聯大控股品佳推出的NXP SSL4101驅動IC，使用Flyback 反激拓?fù)潆娐方Y(jié)構，同時集成PFC控制器適合于25W~150W之間的功率LED 驅動電路。而NXP SSL4120 驅動IC使用LLC諧振拓?fù)潆娐方Y(jié)構，同時集成PCF控制器，適合于75W~400W之間功率的LED驅動電路。
四、樣機及原理圖

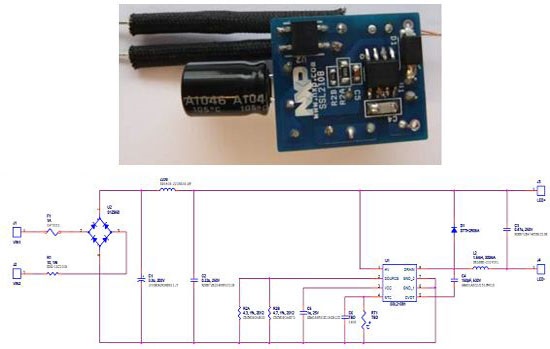

1、 非調光非隔離產品樣機：SSL21081

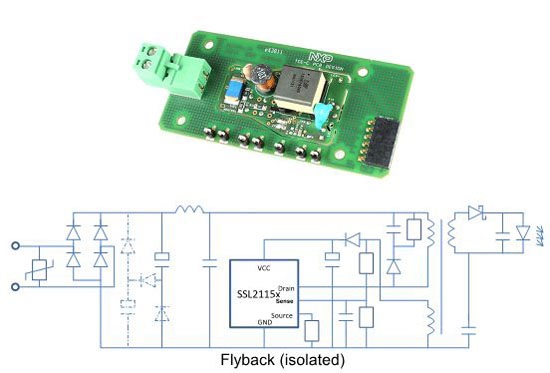

2、 非調光隔離產品SSL2109A、SSL21151

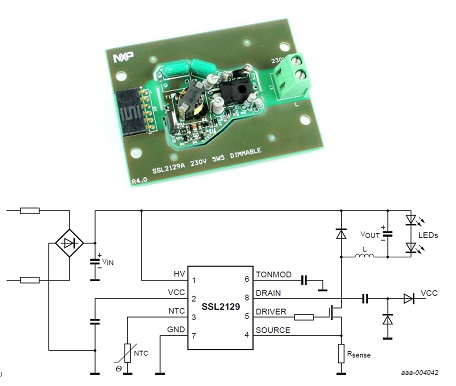

3、 調光產品樣機SSL2129A

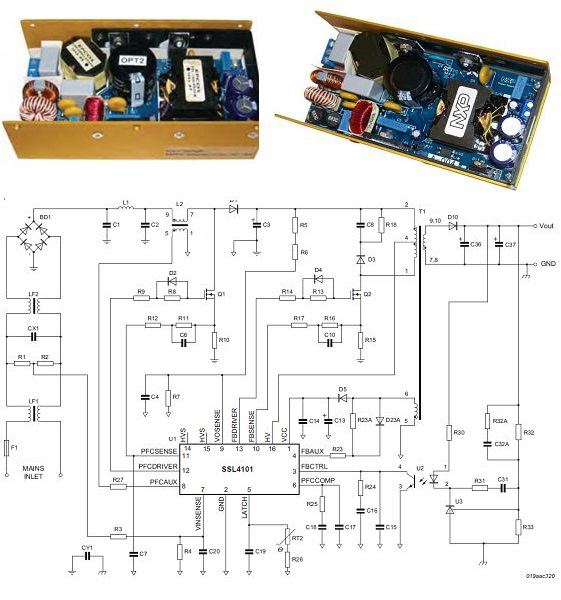

4、 中功率反激方案SSL4101

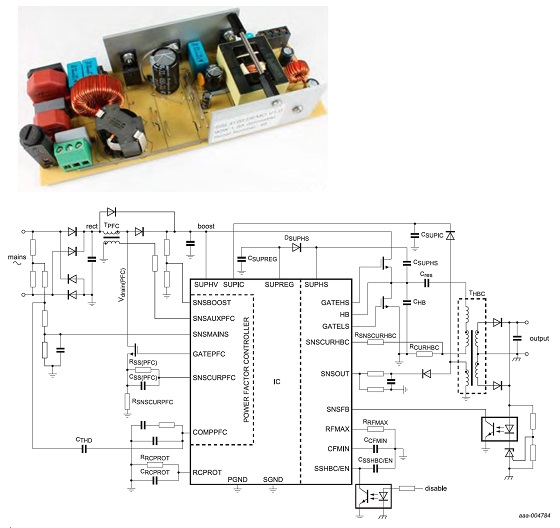

5、 大功率諧振方案SSL4120
