隔離型反激式穩壓器無需光耦合器 并可提供高達 6W
2014-03-07 10:53:19 本站原創加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2014 年 3 月 6 日 – 凌力爾特公司 (Linear Technology Corporation) 推出單片反激式穩壓器 LT8301，該器件顯著簡化了隔離式 DC/DC 轉換器的設計。通過直接從主邊反激波形對隔離式的輸出電壓進行采樣，該器件無需光隔離器或第三個繞組就可穩定。LT8301 在 2.7V 至 42V 輸入電壓范圍內工作，含有一個 1.2A/65V 電源開關，并可提供高達 6W 輸出功率，從而非常適合寬范圍的工業、醫療、數據通信、軍事以及汽車應用。
LT8301 以邊界模式工作，這是一種可變頻率電流模式控制開關方案，一般在整個電壓、負載和溫度范圍內具有 ±5% 的穩壓。輸出電壓容易地使用單電阻和變壓器匝數比設定。數據表中列出了幾種現成有售的變壓器，這些變壓器可用于眾多應用。該器件的集成度很高，加之以邊界模式和采用低紋波突發模式 (BurstMode®) 工作，可構成簡單易用、所需元件很少的高效率解決方案。其他特點包括過載保護、輸出電壓處于穩壓狀態時提供 380µA 無負載靜態電流、內部軟啟動、內部環路補償、以及輸出二極管溫度補償。
LT8301 采用了小型 TSOT-23 封裝。擴展和工業溫度級版本在 –40ºC 至 125ºC 結溫范圍內工作。高溫汽車級版本在 –40ºC 至 150ºC 溫度范圍內工作，而軍用級版本則可在 –55ºC 至 150ºC 溫度范圍內工作。千片批購價為每片 2.76 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT8301。

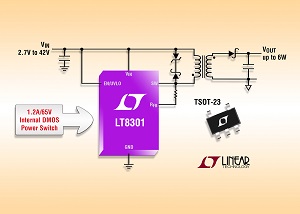

照片說明：隔離型反激式穩壓器
性能概要：LT8301
· 2.7V 至 42V VIN 范圍
· 內置 1.2A、65V 集成式電源開關
· 無需光耦合器、變壓器或第三個繞組來實現反饋功能
· 380µA 靜態電流
· 邊界模式工作
· 用單個外部電阻設定 VOUT
· 可使用現成有售的變壓器
· 輸出電壓溫度補償
· TSOT-23 封裝
· 擴展和工業溫度級版本：–40ºC 至 125ºC 工作結溫范圍
· 汽車溫度級版本：–40ºC 至 150ºC 工作結溫范圍
· 軍用溫度級版本：–55ºC 至 150ºC 工作結溫范圍
