Linear推出單片反激式穩壓器 LT8304
2016-05-22 21:13:46 未知 |
凌力爾特公司 (Linear Technology Corporation) 推出單片反激式穩壓器 LT8304，該器件可顯著地簡化隔離式 DC/DC 轉換器的設計。通過從主端反激波形中直接對隔離的輸出電壓采樣，該器件無需光隔離器或第三個繞組就可實現穩定。LT8304 在 3V 至 100V 輸入電壓范圍內運行，含有 2A/150V 集成式 DMOS 電源開關，提供高達 24W 輸出功率，從而非常適合多種電信、數據通信、汽車、工業、醫療和軍事應用。
LT8304 以邊界模式運行，這是一種可變頻率、電流模式控制的開關方法，典型情況下，在整個電壓、負載和溫度范圍內產生 ±5% 的輸出電壓穩定性。與等效的連續導通模式設計相比，邊界模式允許使用更小的變壓器。用兩個外部電阻器和變壓器匝數比就可非常容易地設定輸出電壓。數據表中列出的幾種現成有售變壓器可用于眾多應用。高集成度和以低紋波突發模式 (Burst Mode®) 運行使該器件能夠構成簡便易用、組件數量很少且效率很高的隔離式供電解決方案。
其他特點包括輸出短路保護、116μA 無負載靜態工作電流、具遲滯的準確使能和欠壓閉鎖、內部軟啟動和環路補償以及輸出二極管溫度補償。
LT8304 采用小型耐熱增強型 SO-8 封裝。擴展和工業溫度級版本在 –40°C 至 125°C 結溫范圍內工作。千片批購價為每片 3.55 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT8304。

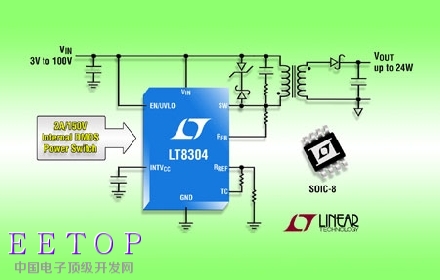

照片說明：隔離型單片反激式轉換器
性能概要： LT8304
· 3V 至 100V 輸入電壓范圍
· 高達 24W 輸出功率
· 內置 2A、150V 集成式 DMOS 電源開關
· 現成有售的電源變壓器
· 無需光隔離器或變壓器第三繞組就可實現電壓反饋
· 116μA 靜態電流
· 邊界模式運行
· 用兩個外部電阻器設定 VOUT
· 具遲滯的準確輸入使能和欠壓閉鎖
· 輸出二極管溫度補償
· 擴展和工業溫度級版本：–40°C 至 125°C 工作結溫范圍
