Vishay發布業內首個可提升DC／DC效率的高頻IHLP電感器系列
2017-09-15 17:07:46 未知 |

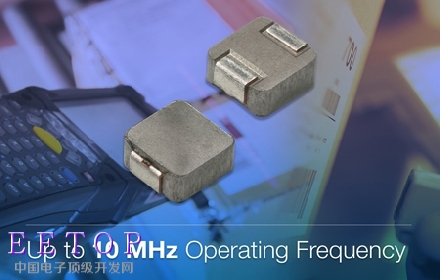

高頻性能可達10MHz的IHLP－1616BZ－0H器件在1MHz和以上頻率下具有復合電感器中最低的損耗
日前，Vishay Intertechnology, Inc.宣布，發布首個擴展頻率范圍的超薄、大電流的IHLP®電感器－－IHLP－1616BZ－0H。新的IHLP 1616BZ－0H系列的高頻性能達到10MHz，在1MHz和以上頻率下具有目前市場上電感器當中最低的損耗。通過使用IHLP－1616BZ－0H，設計工程師就能提高效率，并且有可能減小DC／DC轉換器電路的尺寸。
IHLP－1616BZ－0H的典型應用包括筆記本電腦和桌面電腦、傳感器、攝像頭、POL轉換器，以及需要一個或多個穩定電壓的各種電池供電設備。IHLP－1616BZ－0H與高頻控制器IC配套工作時，可以用電感值較小的型號，進而減少直流損耗，以及減少高頻鐵芯損耗，這樣就能使用較小尺寸的電感器，同時提高能源效率。
IHLP－1616BZ－0H系列的典型DCR從5.5mΩ到26.6mΩ，電感值從0.10μH到1.0μH。IHLP－1616BZ－0H的額定電流高達45.0A，可處理高瞬變電流尖峰，而不會飽和。
電感器采用100%無鉛的屏蔽復合結構封裝，這種封裝可以將蜂鳴噪聲降到非常低的水平，而且電感器對熱沖擊、潮濕和機械沖擊有很強的耐受能力。IHLP－1616BZ－0H符合RoHS和Vishay綠色標準，無鹵素。
器件規格表：
外形尺寸 | 1616 |
高度 (mm) | 2.0 |
電感范圍 (mH) | 0.10 ～ 1.0 |
典型DCR (mΩ) | 5.5 ～ 26.6 |
最大DCR (mΩ) | 5.9 ～ 28.5 |
熱額定電流 (A) | 6.1 ～ 14.0 |
飽和電流 (A) | 13.0 ～ 45.0 |
典型SRF (MHz) | 91 ～ 485 |
