四通道 PHY 接口實現堅固型多端口 IO-Link 主控器

2013-12-12 10:18:57 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

加利福尼亞州米爾皮塔斯 (MILPITAS, CA) – 2013 年 12 月 11 日 – 凌力爾特公司 (Linear Technology Corporation) 推出 IO-Link 主控器 IC LTC2874，該器件整合了一個至 4 個遠程 IO-Link 設備 (從設備) 的電源和通信接口。一個堅固型接口和豐富的特性集使 LTC2874 非常適合那些在嚴酷的工業環境中執行 IO-Link (IEC61131-9) 標準的較大系統。每個主控器 IC 可控制 4 個從設備，LTC2874 縮減了電路板空間、降低了復雜性和成本，同時提高了可靠性。

LTC2874 的獨特特性包括產生自動喚醒請求 (WURQ) 和一種用于從設備啟動的輸出電源電流提升能力。WURQ 發生器可產生具有正確極性的自定時喚醒脈沖，從而降低了對微控制器的需求。安全機制負責管理多端口和重復 WURQ 以防止熱過載并保持無差錯通信。電流提升脈沖發生器完全執行添加至 IO-Link v1.1.1 規范中的啟動電流脈沖要求。

LTC2874 為 IO-Link 標準指定的物理接口增加了堅固性和可靠性。內置的熱插拔 (Hot Swap™) 控制器及在電源接口的外部 N 溝道 MOSFET 可于啟動和故障情況下保護連接的設備，防止其受到浪涌電流的影響。在數據線接口中的集成式 ±50V 阻塞二極管可以防止故障和高電壓偏移，使其非常適合驅動長達 20m 電纜的嚴苛 PLC 環境。該數據線可承受 ±8kV HBM ESD 而不會發生鎖斷或損壞，所有其他引腳在 ±6kV HBM 條件下也得到保護。SPI 接口允許主機配置和對多種參數的監測，包括輸入電源電壓、輸出電源良好狀態、以及故障事件。對熱插拔電流限制折返、斷路器定時器、噪聲抑制濾波器和電流吸收的可編程控制可以為不同系統中的通信和故障處理增加靈活性。

LTC2874 還具備其他功能，使其適用于多種應用。8V 至 30V 的工作電壓可支持傳統標準 I/O (SIO) 模式和其他工業應用。驅動器輸出可以通過并聯來實現 IO-Link 所要求的 4x 驅動能力。信號引腳與 IEC 61131-2 類型 2 及類型 3 數字 I/O 相兼容。而電纜感測功能可以確保電源輸出只有在電纜連接上之后才開啟，從而允許進行熱插拔操作而并無火花，否則這會縮短連接器的使用壽命。

LTC2874 支持 –40ºC 至 85ºC 的工業級工作溫度范圍，采用符合 RoHS 要求的 5mm x 7mm QFN 封裝和 TSSOP 封裝。LTC2874 千片批購價為每片 7.94 美元，現已開始按生產批量供貨。LTC2874 補充了 LT3669 IO-Link 設備 (從設備) PHY 接口。如需更多信息，請登錄 www.linear.com.cn/product/LTC2874。

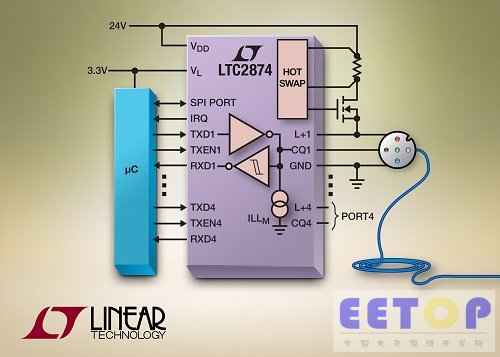

照片說明：4 端口 IO-Link 主控器 PHY 接口

性能概要：LTC2874

· 可兼容 IO-Link (COM1 / COM2 / COM3)

· 由熱插拔控制器提供保護的電源輸出

· 可配置的 100mA (4 端口)、200mA (兩端口)、或 400mA (單端口) CQ 驅動能力

· ±50V 線路保護

· 短路、輸入 UV / OV 和熱保護

· 在發生故障之后可選擇執行中斷和自動重試操作

· 4 線 SPI 兼容串行接口

· 2.9V 至 5.5V 邏輯電源用于靈活的數字接口

· 對于 ±8kV HBM ESD 不會發生損壞或鎖斷

· 38 引腳 (5mm x 7mm) QFN 封裝和 TSSOP 封裝

關于 IO-Link

IO-Link (IEC 61131-9) 是一個 24V 的電纜接口，允許智能傳感器和執行器通過采用強大但簡易的協議來交換高級配置、狀態和診斷信息。如需更多信息，請登錄 www.io-link.com。
