Linear 推出理想二極管橋控制器 LT4321
2013-10-23 20:09:04 本站原創凌力爾特公司 (Linear Technology Corporation) 推出理想二極管橋控制器 LT4321，該器件用低功耗 N 溝道 MOSFET 橋取代了兩個二極管橋式整流器，以在以太網供電的受電設備 (PoE PD) 中提高可用功率并減少熱量。IEEE 802.3 PoE 規范要求受電設備 (PD) 的以太網輸入端能夠接受任何極性的 DC 電源電壓。具有高空間利用率和電源效率的 LT4321 雙路有源橋可對來自數據線對和空閑線對的電源進行整流并將其平滑地整合為極性正確的單個電源輸出。由于電源效率提高而無需散熱要求，所以電路尺寸和成本都降低了。功率可降低 10 倍或更多，從而使 PD 能夠保持在 PoE 分級限制之內，或者使 PD 能夠增加富有價值的功能，同時保持類別不變。
LT4321 經過精心設計，以符合 IEEE 802.3 的要求，該器件的偏置電流不影響檢測和分級。該控制器用在 2 或 4 線對以太網上，與 PoE、PoE+ 和 LTPoE++™ 標準兼容。集成的充電泵為 8 個低導通電阻 N 溝道 MOSFET 提供柵極驅動，無需外部電容器。盡管是面向 PoE PD 設計，但 LT4321 的 20V 至 80V 工作范圍和 100V 絕對最大值可使該器件堅固地適用于電池或電源可反向的電信應用。雙極性使能引腳為 LT4321 提供停機功能，從而將偏置電流從 0.5mA 工作電流降至 32μA。
LT4321 規定在 −40oC 至 125oC 的環境溫度范圍內工作，采用緊湊型 16 引腳 4mm x 4mm QFN 封裝。千片批購價為每片 2.95 美元。樣品和評估電路板可在網上或聯系凌力爾特當地辦事處查詢。

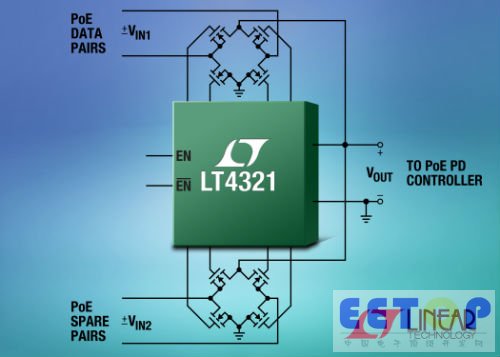

照片說明：以太網供電 (PoE) 有源橋式整流器最大限度提高可用功率和電壓
性能概要：LT4321
· 雙路“或”二極管橋的低損耗型替代方案
· 控制 8 個 N 溝道 MOSFET
· 減少熱量，方便熱設計
· 最大限度提高可用功率和電壓
· 20V 至 80V DC 工作，100V 絕對最大值
· 符合 PoE / PoE+ / LTPoE++ 標準要求
o 用于兩線對或 4 線對 PoE 應用
o 不影響 IEEE 802.3 檢測和分級
o 與 PD 控制器配對時，符合 IEEE 802.3 要求
· 電信電源的極性校正及“或”處理
· 0.8mA (最大值) 靜態電流，60μA (最大值) 停機電流
· 保證工作在 –40oC 至 +125oC 環境溫度范圍
· 16 引腳 4mm x 4mm QFN 封裝
