凌力爾特公司 (Linear Technology Corporation) 推出能接受 40V 輸入的同步降壓型轉換器 LTC3646，該器件采用 3mm x 4mm DFN-14 (或耐熱增強型 MSOP16) 封裝，可提供高達 1A 的連續輸出電流。LTC3646 在 4V 至 40V 的輸入電壓范圍內工作，非常適用于汽車和工業應用，因?yàn)檫@類應用需要有高壓輸入能力、高效率、高開關頻率和小占板面積的解決方案。LTC3646 采用獨特的受控接通時間架構，能在超過 2MHz 的開關頻率情況下，將高達 36V 的輸入降至 3.3V，從而可保持開關噪聲處于關鍵頻帶之外 (例如: AM 無線電頻段)。此外，即使占空比低于 10%，該器件也可提供非常快速的瞬態響應。其內部同步整流提供高達 95% 的效率，且僅需要 140µA 的靜態電流，從而最大限度地延長了電池運行時間。3mm x 4mm DFN 封裝 (或 MSOP-16E) 與纖巧的外部組件相結合，可為種類繁多的高壓應用提供占板面積非常緊湊的解決方案。

LTC3646 采用內部高壓側和同步電源開關，以提供高達 1A 的高效率輸出。其內部開關頻率可在 200kHz 至 3.0MHz 范圍內設定，或同步至一個外部時鐘。高效率和僅為 140µA 的靜態電流相結合，可在很寬的負載范圍內實現高效率。就噪聲敏感應用而言，LTC3646 能以強制連續工作模式運行，以最大限度減小電壓紋波。

標準的 LTC3646 提供 2.0V 至 30V 的輸出范圍，而 LTC3646-1 提供 0.6V 至 15V 的輸出。兩種版本都提供一些附加功能，包括內部軟啟動、內部補償和堅固的短路保護。

LTC3646EDE/-1 和 LTC3646EMSE/-1 這兩種封裝的價格均為每片 2.85 美元。擴展溫度 I 級版本 (即 LTC3646IDE/-1 和 LTC3646IMSE/-1) 的價格均為每片 3.14 美元。高溫 H 級版本 (即 LTC3646HDE/-1 和 LTC3646HMSE/-1) 的價格均為每片 3.39 美元。以上價格均為千片批購價，所有版本都有現貨供應。

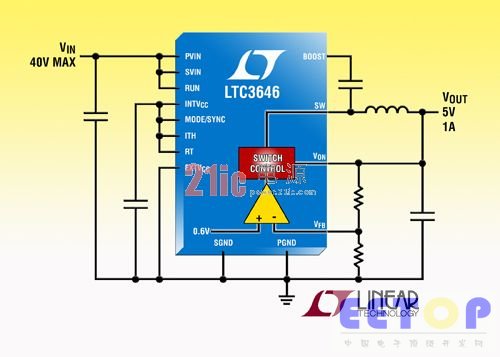

照片說明：40V、1A 同步降壓型轉換器提供 95% 的效率

性能概要：LTC3646/-1

· 寬輸入電壓范圍：4.0V 至 40V (45V 絕對最大值)

· 保證的 1A 輸出電流

· 高效率：高達 95%

· 寬輸出電壓范圍

o LTC3646：2.0V 至 30V

o LTC3646-1：0.6V 至 15V

· 2MHz 恒定頻率工作和占空比降至 6%

· 準確度為 ±1% 的基準電壓

· 內部或外部補償

· 開關頻率可調及可同步：200kHz 至 3MHz

· 可選高效率突發模式 (Burst Mode®) 或強制連續模式工作

· 14 引線 3mm x 4mm DFN 或耐熱增強型 16 引線 MSOP 封裝
