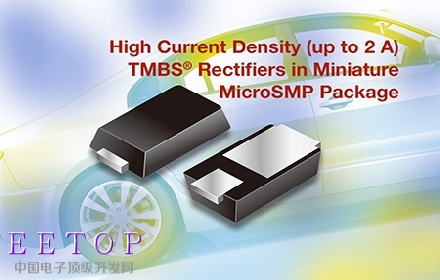

Vishay 推出業內首先采用MicroSMP封裝的TMBS整流器系列
2017-07-20 19:06:57 未知 |
1A和2A器件的高度為0.65mm，正向壓降低至0.36V。顯著節省空間并提高功率密度和效率
日前，Vishay Intertechnology, Inc.宣布，新增10顆采用eSMP®系列MicroSMP(DO-219AD)封裝的1A和2A器件，擴充其表面貼裝的TMBS® Trench MOS勢壘肖特基整流器。Vishay General Semiconductor的新整流器節省空間，可替換SOD123W封裝的肖特基整流器，反向電壓從45V到150V，其中業內首顆采用MicroSMP封裝的2A TMBS整流器的正向壓降低至0.40V。
目前，2A電流的肖特基整流器一般采用SOD123W和SMA封裝。今天發布的這批器件在較小的MicroSMP封裝內也可以輸出高正向電流，從而提高了功率密度。整流器的尺寸為2.5mm x 1.3mm，高度0.65mm，比SOD123W薄35%，同時占板空間少45%。為實現良好的散熱性能，MicroSMP封裝采用了不對稱的引線框架設計。
1A整流器的正向壓降為0.36V，2A器件的正向壓降為0.40V，夠減少功率損耗，提高效率。針對低壓高頻逆變器，DC/DC轉換器，續流以及極性保護等工業和商業應用。這些器件還有通過AEC-Q101認證的版本，可用于汽車應用。
新整流器的最高工作結溫達+175℃，潮濕敏感度等級達到per J-STD-020的1級，LF最高峰值為+260℃。器件非常適合自動貼裝，符合RoHS，無鹵素。
器件規格表：
產品編號 | IF(AV) (A) | VRRM (V) | IFSM (A) | VF at IF and TJ | 最高TJ (°C) | ||
VF (V) | IF (A) | TA (°C) | |||||
V1P6 | 1 | 60 | 25 | 0.45 | 1 | +125 | +150 |
V2P6 | 2 | 60 | 30 | 0.51 | 2 | +125 | +150 |
V1PL45 | 1 | 45 | 25 | 0.36 | 1 | +125 | +150 |
V2PL45 | 2 | 45 | 30 | 0.40 | 2 | +125 | +150 |
V1PM10 | 1 | 100 | 25 | 0.58 | 1 | +125 | +175 |
V2PM10 | 2 | 100 | 30 | 0.62 | 2 | +125 | +175 |
V1PM12 | 1 | 120 | 25 | 0.61 | 1 | +125 | +175 |
V2PM12 | 2 | 120 | 30 | 0.65 | 2 | +125 | +175 |
V1PM15 | 1 | 150 | 25 | 0.64 | 1 | +125 | +175 |
V2PM15 | 2 | 150 | 30 | 0.68 | 2 | +125 | +175 |
