凌力爾特公司推出降壓型穩壓器 LTM4620
2012-09-11 21:06:35 本站原創LTM4620 設計為將 5V 至 12V 輸入轉換至大功率、低電壓負載點系統軌 (例如 2.5V 到低至 0.6V)。準確的基準和內部遠端檢測放大器隨電壓、負載和溫度變化時可保證 ±1.5% 的準確輸出調節。負載端的電壓檢測可以補償由 PCB 走線阻抗引起的壓降。LTM4620 具備卓越的散熱、小幅的溫升、可擴展和大輸出功率能力、小占板面積以及扁平封裝，使系統設計師能更加密集地為電路板布局。應用包括 ATCA 和 microTCA 系統等 Mezzanine 電路板、面向先進處理器的負載點調節、ASIC 和最近推出的 28nm FPGA 以及高速 SERDES。
LTM4620 具備快速短路保護，所采用的電流折返技術使 IOUT 降至最低，在保護負載和上游電源的同時，還防止了 µModule 穩壓器過熱。一旦消除了短路故障，LTM4620 就恢復運行。LTM4620 的兩路輸出以 180º 反相工作，可最大限度地降低輸出紋波 (當輸出均流時) 和輸入紋波，從而能使用更少數量和更小體積的電容器。就 100A 設計而言，4 個 LTM4620 器件可準確地均流，并以 90º 相差運行。
LTM4620 的額定工作溫度范圍為 -40ºC 至 125ºC。千片批購價為每片 29.99 美元。

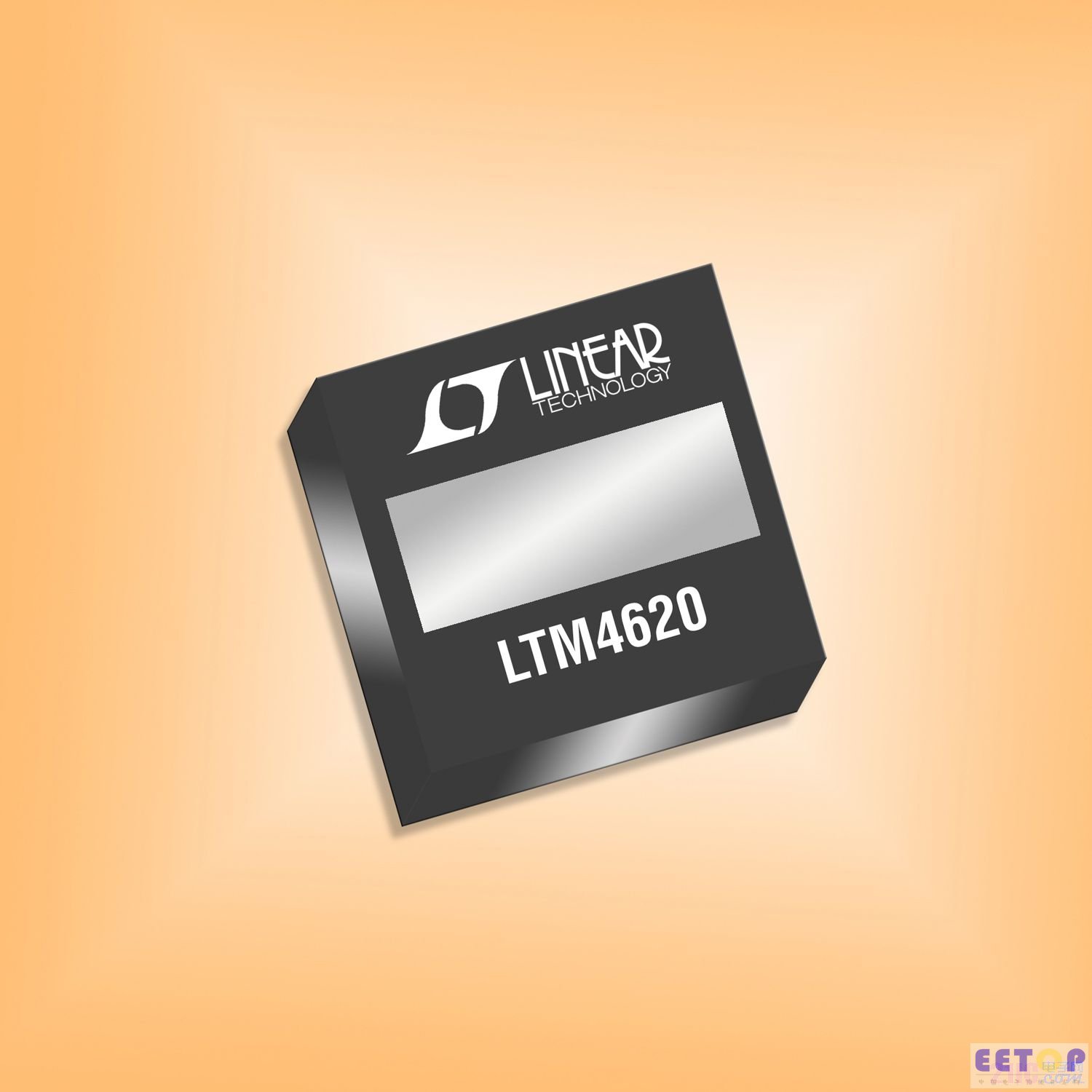

集成散熱器的 DC/DC µModule 降壓型穩壓器提供高達 26A 電流
性能概要：LTM4620
· 雙路 13A 或單路 26A 輸出

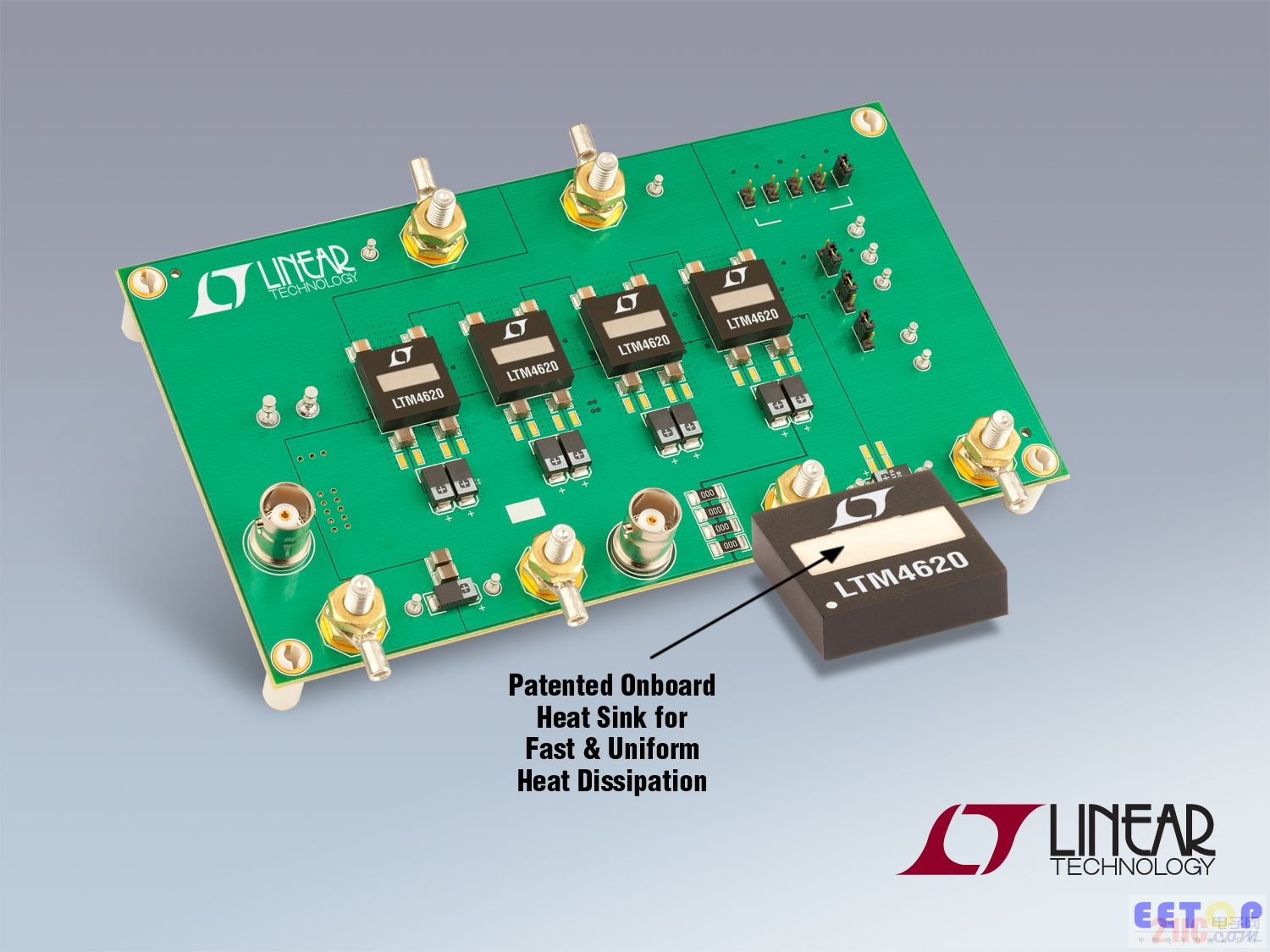

· 多個 LTM4620 實現多相均流以提供高達 100A 電流
· 寬輸入電壓范圍：4.5V 至 16V
· 輸出電壓范圍：0.6V 至 2.5V
· ±1.5% 的最大總 DC 輸出誤差
· 差分遠端檢測放大器
· 電流模式控制 / 快速瞬態響應
· 過流折返保護和輸出過壓保護
· 可調、可同步的開關頻率
· 內部溫度檢測二極管輸出
· 扁平 (15mm x 15mm x 4.41mm) LGA 封裝
