凌力爾特公司推出并聯電池系統LTC4071
2010-10-22 16:46:03 本站原創近日凌力爾特公司 (Linear Technology Corporation) 推出面向鋰離子 / 聚合物電池的易用型纖巧并聯電池系統 LTC4071，該器件在一個 IC 中集成了充電器和電池組保護功能。由于其工作電流僅為 550nA，因此 LTC4071 可借助以往無法使用的非常低電流、間歇或連續充電電源來為電池提供充電及保護。LTC4071 能夠以高達 50mA 的電流進行電池充電。該器件擁有一種接近于零電流 (<0.1nA) 的低電池電量閉鎖斷接功能，甚至可避免低容量電池發生深度放電及遭受潛在無法修復的損壞。LTC4071 內置于扁平 (高度僅 0.75mm) 8 引腳 2mm x 3mm DFN 封裝之中，是目前市面上僅有的一款采用低功率級工作電源的完整和超緊湊型電池充電器和保護解決方案。該器件所擁有的諸多特點很適合于高阻抗和較低功率的充電電源應用，例如：能量提取 / 收集、阻性隔離或太陽能供電型系統。它能夠給鋰離子 / 鋰聚合物電池、鈕扣型電池和薄膜電池充電。
LTC4071 具引腳可選的 4.0V、4.1V 或 4.2V 設置，其準確度為 1% 的電池浮置電壓允許用戶在電池容量和壽命之間取得最佳平衡。獨立的高電平電池監察狀態輸出指示電池接近滿充電狀態。內部電池熱量查驗器降低浮置電壓，以在電池溫度升高時保護鋰離子/聚合物電池。通過以串聯方式配置多個 LTC4071 IC 可對多節電池的電池組進行充電和平衡處理。
除了緊湊的 2mm x 3mm 8 引線 DFN 封裝，LTC4071 還采用 8 引線 MSOP 封裝。這些器件規定在 -40°C 至 125°C 的溫度范圍內工作。以 1,000 片為單位批量購買，DFN 和 MSOP 封裝的 E 級版本價格分別為每片2.20 美元和 2.30 美元，DFN 和 MSOP 封裝的 I 級版本價格分別為每片 2.53 美元和 2.65 美元。

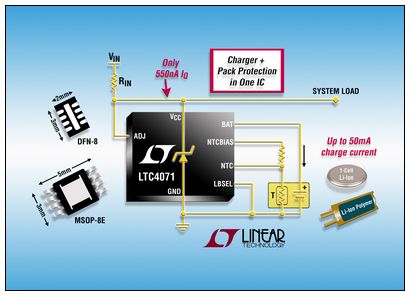

照片說明： 具低電池電量斷接功能的并聯電池充電器系統
性能概要：LTC4071
在一個 IC 中提供充電器和電池組保護功能
低工作電流：550nA
接近于零電流 (<0.1nA) 的低電池電量斷接功能用于保護電池免遭過度放電的損壞
引腳可選的低電池電量斷接電平：2.7V 或 3.2V
在整個溫度和并聯電流范圍內具 1% 的浮置電壓準確度
50mA 最大內部并聯電流
引腳可選浮置電壓選項：4.0V、4.1V、4.2V
用于提供鋰離子 / 鋰聚合物電池保護的超低功率 NTC 浮置電壓查驗
適用于間歇、連續和功率非常低的充電電源
高電池電量狀態輸出
耐熱增強型、扁平 8 引線 DFN (2mm x 3mm x 0.75mm) 和MSOP 封裝
公司網址： www.linear.com.cn/4071
