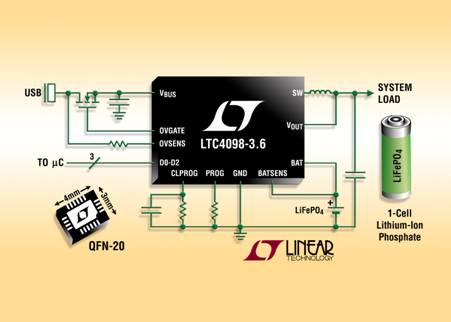

凌力爾特公司 (Linear Technology Corporation) 推出面向單節磷酸鐵鋰 (LiFePO₄) 電池的自主高效率電源管理器、理想二極管控制器和電池充電器 LTC4098-3.6，該器件用于諸如工業計量表、媒體播放器、數碼相機、PDA、個人導航器等便攜式設備，而且尤其適用于高峰值功率和安全性非常關鍵的設備。LTC4098-3.6 的開關拓?fù)渚?a href="http://www.xebio.com.cn/analog_power" target="_blank" class="keylink">電源通路 (PowerPath™) 控制，可無縫地管理多個電源的功率分配，包括 5V 交流適配器、USB 和 LiFePO₄ 電池，同時優先地向系統負載供電。就汽車和其它高壓應用而言，LTC4098-3.6 可與凌力爾特公司的外部開關穩壓器連接，以提供一條高效率、高壓電源通路。內置的開關穩壓器可自動限制其輸入電流，以實現 USB 兼容性。低壓輸入和高壓接口都具有電池跟蹤 (Bat-Track™) 優化的充電，以向應用提供最大的功率，并在具 5V 至高達 38V (60V 絕對最大值) 輸入電源的大功率密度應用中減少熱量。

LTC4098-3.6 在低壓輸入端提供高達 66V 的過壓保護 (OVP) 電路，從而僅需要一個外部 NFET/電阻器組合，因此防止了由偶然的高壓應用引起的損壞。LTC4098-3.6 的“即時接通”工作確保系統負載一插入即供電，甚至在電池完全放電時也不例外。其內置理想二極管確保始終向 V_OUT 提供充足的功率，即使輸入端功率不足也沒有關系。LTC4098-3.6 的理想二極管控制器可用來驅動一個可選 PFET 的柵極，從而將到電池的阻抗降至 30mΩ 或更低。

LTC4098-3.6 的全功能單節 LiFePO₄ 電池充電器具有準確度達 0.5% 的 3.6V 預置充電電壓。當采用交流適配器供電時，可獲得 1.5A 的充電電流，但當連接到一個 USB 電源時，該器件允許負載電流超過從 USB 端口吸取的電流，同時符合 USB 負載規范。就快速充電而言，該 IC 的開關輸入級幾乎能將可從 USB 獲得的全部 2.5W 功率轉換成系統電流，從而可從一個電流限制為 500mA 的 USB 端口獲得高達 700mA 的電流。此外，該充電器具有熱量限制、自動再充電、用自動充電終止和固定 1 小時安全定時器獨立工作、壞電池檢測以及一個用于 0°C 至 60°C 溫度合格充電的熱敏電阻器輸入。該 IC 的一個額外特點是，有一個暫停 LDO，當一個器件連接到一個已暫停的 USB 端口時，該 LDO 幫助防止電池泄漏。

LTC4098-3.6 采用扁平 (0.75mm) 20 引腳 3mm x 4mm QFN 封裝，在 -40°C 至 85°C 的溫度范圍內保證工作。以 1,000 片為單位批量購買，每片價格為 2.65 美元。

性能概要：LTC4098-3.6

具 Bat-Track 自適應輸出控制的開關穩壓器能以最佳方式利用可從 USB 端口獲得的有限功率給電池和電源應用充電

專門為 LiFePO₄ 而設計的充電控制算法

過壓保護功能保護器件免受損壞

使用汽車、Firewire 和其它高壓電源 (高達 38V 的連續電壓，60V 的瞬態電壓) 時，Bat-Track 外部降壓型開關穩壓器控制可最大限度地提高效率

當輸入功率有限或未提供時，180mΩ 內部理想二極管加外部理想二極管控制器無縫地提供低損耗 PowerPath

具 0.5% 準確度的預置 3.6V 充電電壓

在電池已放電時即時接通工作

全功能鋰離子/聚合物電池充電器

采用交流適配器時提供具熱量限制的 1.5A 最大充電電流

從 USB 端口供電時具 700mA 的最大負載電流

從內部開關穩壓器供電時具 2A 的最大輸入電流限制

扁平 (0.75mm) 20 引線 3mm x 4mm QFN 封裝

公司網址：www.linear.com.cn
