Avago 光隔離sigma-delta ADC增強精確性和隔離
2010-07-23 14:57:59 本站原創Avago Technologies宣布推出ACPL-C797光隔離sigma-delta ADC，該產品可用于電機控制和發電應用程序的電流和電壓感應。ACPL-C797可滿足市場日益增長的對更高的頂端操作溫度、3.3V兼容性和更好精確性的需求。
ACPL-C797是對Avago成功的第一代HCPL-7860電流感應擴大器的重大升級升級后的功能和規格包括-40到+105oC 操作溫度范圍、5和3.3V兼容數字輸出、更低的偏移電壓、±1%的增益準確度和±10%的精確時鐘頻率。通過在 FPGA、ASIC或DSP中安裝數字過濾器，串行輸出被解碼為12位有效分辨率。 此外，新的隔離放大器功能具備78dB信噪比，并使用轉化率控制輸出來將EMI降到最低。

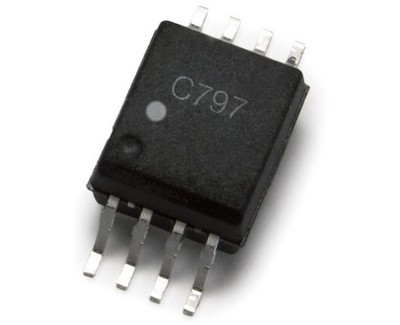

新的擴展型SO-8 (SSO-8)包裝中可以看到，ACPL-C797印制電路板封裝比傳統的DIP-8要小30%。即使使用微型包裝，根據IEC/EN/DIN EN 60747-5-5、UL 1577和CSA標準，ACPL-C797也能滿足8mm間隙和爬電要求并達到1140Vpeak工作絕緣電壓和5 kVrms/分隔離電壓安全要求。
ACPL-C797還符合隔離距離(DTI)規格為0.5mm的要求，許多醫療應用程序都要求使用該規格。SSO-8包裝可以與自動裝配設備一起使用，不像許多霍爾效應電流變送器，該設備要求在裝配時進行手動插入。
ACPL-C797應用程序圍繞著電源轉換和電機驅動系統中電流電壓感應周圍，例如，交流和直流無刷電機驅動、工業電源逆變器、伺服電機驅動、機器人、風力發電和太陽能電池板系統。其他應用程序包括開關電源信號隔離、工業A/D轉換和通用隔離感應。
ACPL-C797隔離放大器重要功能：‧ ±1%最大增益誤差；‧ 高分辨率：12位有效數字；‧ -40到105oC操作溫度范圍；‧ 3.3和5V兼容輸出；‧ 用于低EMI代的轉化率控制輸出；‧ 增強的光隔離功能和全球安全認證；- 根據UL 1577規定，帶5kVrms/分鐘隔離電源；- 根據IEC/EN/DIN EN 60747-5-5和CSA規定，帶1140Vpk工作絕緣電壓；‧ 0.5mm絕緣距離(DTI)規格符合醫學應用程序要求；‧ 緊湊的自動插入擴展型SO-8包裝； - 引腳比8-pin DIP小30%。
ACPL-C797提供符合RoHS規定的SSO-8包裝。擴展后ACPL-C797操作溫度范圍為-40oC至+105oC。
