凌力爾特1A 非常低壓差線性穩壓器LT3022

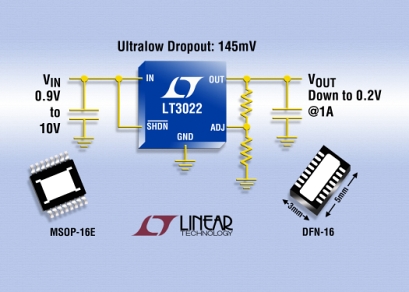

2010-05-18 21:13:55 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 1A 非常低壓差線性穩壓器 (VLDO™) LT3022，該器件具有低至 0.9V 的輸入電壓能力和低至 0.2V 的可調輸出電壓。LT3022 的低 VIN 能力加之該器件的低壓差 (滿負載時典型值為 145mV) 使其非常適用于數字 IC (例如：FPGA、ASIC、DSP、微處理器和微控制器等) 的低電壓、大電流軌應用，。它還可以應用在一般的高效率、低 VIN 至低 VOUT 轉換 (例如：1.8V 至 1.5V、1.5V 至 1.2V 或 1.2V 至 0.9V)。此外，該器件以僅為 400uA 的靜態電流提供低功率工作模式，停機時靜態電流不到 10uA，從而延長了手持式應用的運行時間。
LT3022 穩壓器用低 ESR、電容值低至 10uF 的陶瓷輸出電容器優化穩定性和瞬態響應。LT3022 是高度準確的，在整個電壓、負載和溫度范圍內具有 ±3% 的輸出電壓準確度，0.1% 的典型電壓調節和 0.1% 的典型負載調節。該器件無懈可擊的內部保護電路包括電池反向保護、輸出反向保護、輸出至輸入 (電流) 反向保護、電流限制和具遲滯的熱限制。
LT3022EDHC 和 LT3022IDHC (16 引線 3mm x 5mm DFN) 以及 LT3022EMSE 和 LT3022IMSE (熱增強型 MSOP-16) 在 -40°C 至 +125°C 的結溫范圍內工作，E 和 I 級版本都有現貨供應，從而可提供熱性能提高和占板面積緊湊的解決方案。以 1,000 片為單位批量購買，DFN 封裝器件的價格分別為每片 2.73 美元和每片 3.13 美元，MSOP 封裝器件的價格分別為 2.87 美元和 3.29 美元。
