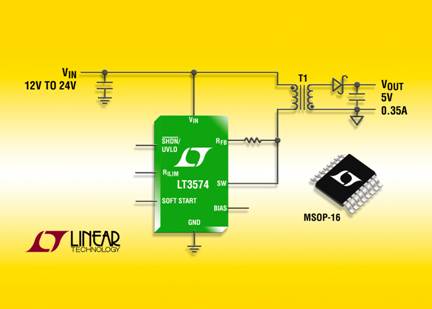

Linear推出隔離型單片反激式開關穩壓器 LT3574
2010-02-10 14:18:02 本站原創Linear推出隔離型單片反激式開關穩壓器 LT3574， 該器件顯著簡化了低功率隔離型 DC/DC 轉換器的設計。無需光隔離器、第三個繞組或信號變壓器實現反饋，因為輸出電壓是從主端反激信號中檢測的。LT3574 在 3V 至 40V 的輸入電壓范圍內工作，具有 0.65A NPN 電源開關，能提供高達 3W 的輸出功率，從而非常適用于多種工業、醫療、電信、數據通信和汽車應用。
LT3574 以邊界模式工作，這種模式采用一種可變頻率電流模式控制的開關方法，從而在整個電壓、負載和溫度范圍內實現 ±5% 的調節。與相同的連續傳導模式設計相比，邊界模式還允許使用更小的變壓器。輸出電壓非常容易用兩個外部電阻器和變壓器匝數比設置。數據表中提到了幾種現售的變壓器，這些變壓器可以用于眾多應用。高集成度和運用邊界模式工作為解決傳統上棘手的隔離式電源問題提供了一種簡潔的應用方案。
其它特點包括用于 IC 電源的內置低壓差穩壓器、可編程軟啟動、欠壓閉鎖、可調電流限制和輸出電壓溫度補償。
LT3574 采用小型 MSOP-16 封裝，在 -40°C 至 125°C 的擴展和工業工作結溫范圍內工作。以 1,000 片為單位批量購買，每片價格為 2.76 美元。
性能概要：LT3574
3V 至 40V 的 VIN 范圍
內置 0.65A、60V 集成式 NPN 電源開關
無需變壓器、第三個繞組或光耦合器實現反饋
電流模式控制
邊界模式工作
用兩個外部電阻器設置 VOUT
可采用現售的變壓器
可編程軟啟動
可編程欠壓閉鎖
輸出電壓溫度補償
公司網址：www.linear.com.cn
