Maxim推出業內首款帶有電纜檢測功能的eSATA轉接驅動器

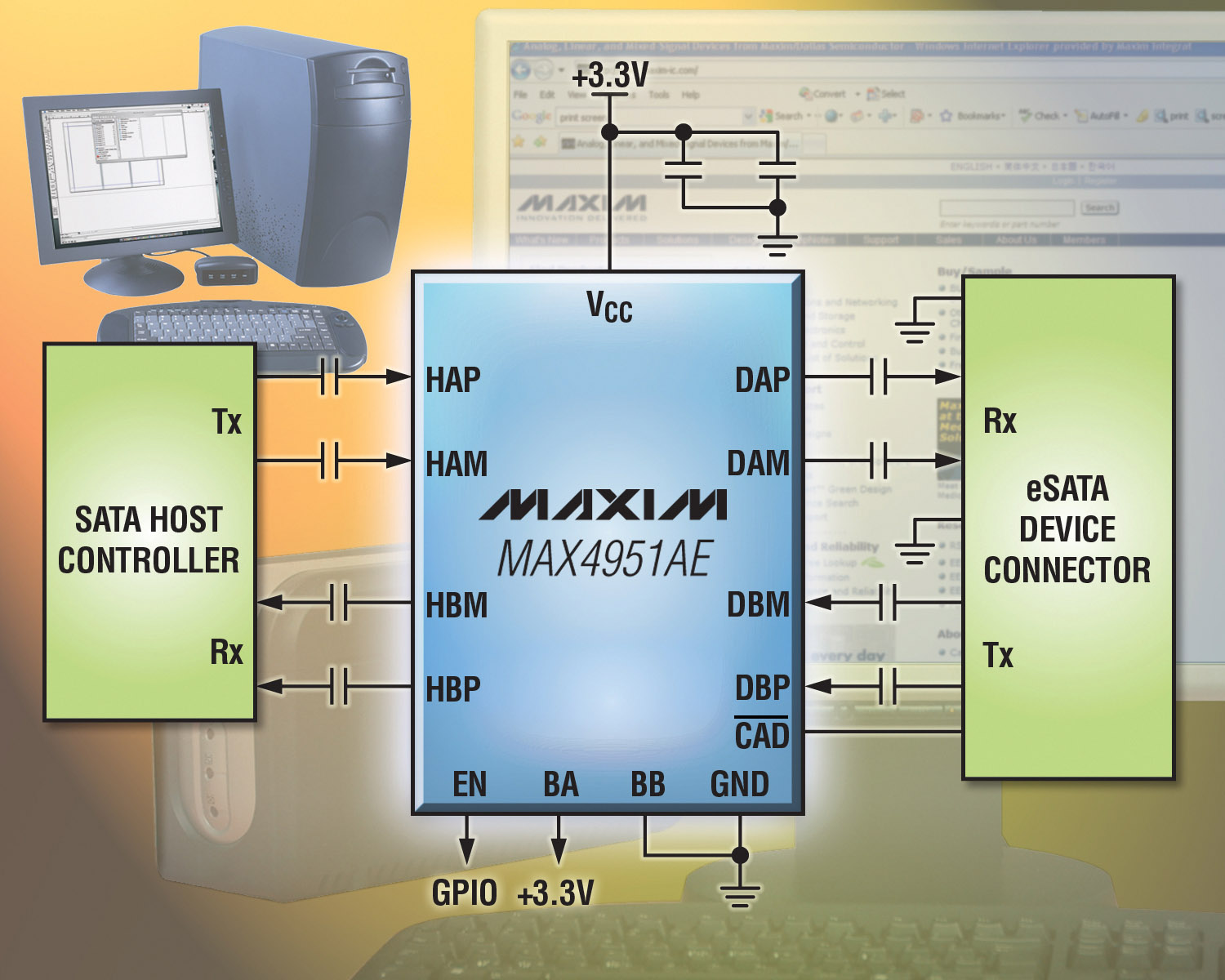

2010-01-09 20:59:22 本站原創Maxim推出雙通道緩沖器MAX4951AE，設計用于轉接驅動SATA I和SATA II信號。該器件通過重建完整的輸出電平保持接收信號的完整性，并通過信號整形降低總體系統抖動(TJ)。器件可以轉接驅動發送通道和接收通道的信號，支持SATA I和SATA II數據速率(高達3.0Gbps)。MAX4951AE針對筆記本電腦等應用而設計，在這些應用中，信號在通過塢站連接器、中層板、外部連接器傳輸時需要滿足SATA v3.0規范。器件還非常適合臺式計算機和服務器等需要通過長距離電纜和電路板傳輸信號，并且需要補償PCB和eSATA連接器損耗的應用。
MAX4951AE輸入端的高速幅度檢測和對應輸出端的幅度抑制功能，可有效支持SATA帶外(OOB)信令。50mVP-P或更小的輸入信號檢測為關閉，不會通過器件輸出；200mVP-P或更大的信號檢測為開啟，將通過器件輸出。這種方法在允許OOB信號通過MAX4951AE時可有效防止系統響應不期望的噪聲。
MAX4951AE是業內唯一一款當集成電纜檢測引腳拉高或懸空時能夠進入低功耗待機模式的eSATA/SATA轉接驅動器。上述功能極大地降低了筆記本電腦和上網本等移動設備中的電源電流，節省了電能。
MAX4951AE的所有引腳均具有±8kV的ESD (HBM)保護，可防止器件和eSATA端口被損壞。器件采用3.3V單電源供電，工作在0°C至+70°C商業級溫度范圍。器件提供超小尺寸的4mm x 4mm、20引腳TQFN封裝，對MAX4951向下兼容。
