Vishay推出新款高速PIN光敏二極管

2009-11-05 14:39:18 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

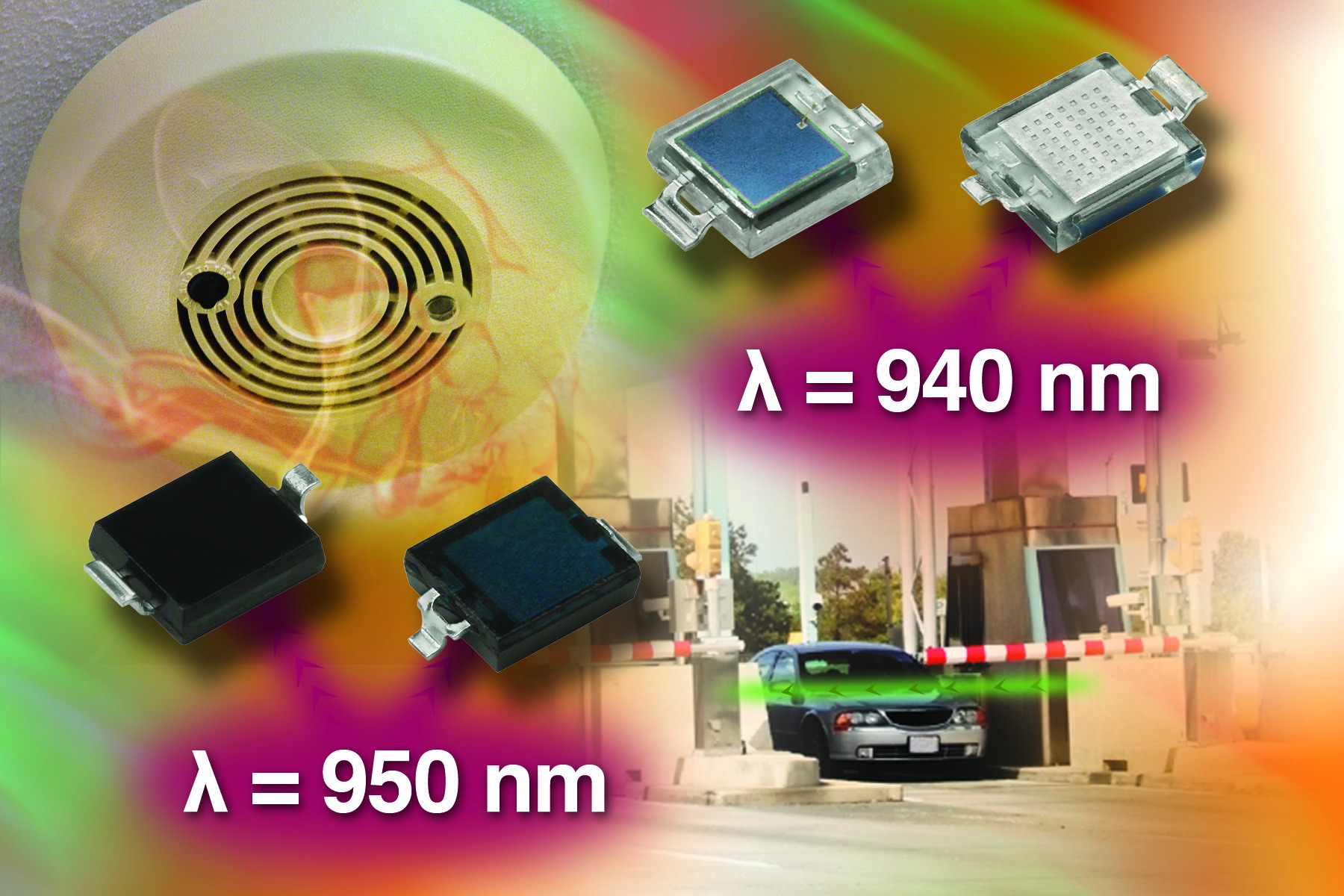

八款新器件采用鷗翼和倒鷗翼型SMD封裝，提供透明環氧樹脂封裝和可實現日光阻斷濾波的版本，其感光面積為4.4 mm2和7.5mm2，半敏感度角為65°

賓夕法尼亞、MALVERN — 2009 年 11 月 05 日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出VBPW34x和VBP104x系列高速SMD PIN光敏二極管，新器件采用鷗翼和倒鷗翼型封裝，提供透明環氧樹脂封裝和具有日光阻斷濾波功能的版本。八款新器件針對煙霧探測、光柵中的探測器，以及各種消費類和工業應用中的數據傳輸進行了優化。

VBPW34FAS、VBPW34FASR、VBP104FAS和VBP104FASR光敏二極管具有與紅外發射器相匹配的日光阻斷濾波器，例如波長為870nm或950nm的Vishay TSFFxxxx系列紅外發射器。器件為探測光柵應用中780nm～1050nm波長的紅外信號做了優化，峰值波長為950nm。

對于高速光信號探測，采用透明環氧樹脂鏡片的VBPW34S、VBPW34SR、VBP104S和VBP104SR的峰值波長為940nm，是探測430nm～1100nm光譜范圍內信號的理想之選。

VBPW34x系列光敏二極管的感光面積為7.5mm2，在950nm和5V反向偏置、1mW/cm2的典型照度條件下，輸出信號高達55μA。VBP104x系列的感光面積略小，為4.4mm2，輸出信號為35μA，容值低30%。器件的高線性度可確保在-40℃～+100℃溫度范圍內的可靠工作。

高速光敏二極管具有100ns的上升和下降時間，暗電流為2nA，半敏感度角為65°。器件采用表面貼裝封裝，尺寸為6.4mm x 3.9mm，厚度為1.2mm。

無鉛的光敏二極管支持無鉛加工工藝，符合RoHS 2002/95/EC和WEEE 2002/96/EC規范，兼容無鉛回流焊裝配工藝。VBPW34x和VBP104x的車間壽命長達168小時，符合J-STD-020規范。

器件規格表：

型號	類型	封裝	光譜范圍	峰值靈敏度	I_ra	感光面積
VBPW34FAS	日光阻斷	鷗翼	780 nm～ 1050 nm	950 nm	55 µA	7.5 mm²
VBPW34FASR	日光阻斷	倒鷗翼	780 nm～1050 nm	950 nm	55 µA	7.5 mm²
VBP104FAS	日光阻斷	鷗翼	780 nm～1050 nm	950 nm	35 µA	4.4 mm²
VBP104FASR	日光阻斷	倒鷗翼	780 nm～1050 nm	950 nm	35 µA	4.4 mm²
VBPW34S	透明樹脂	鷗翼	430 nm～1100 nm	940 nm	55 µA	7.5 mm²
VBPW34SR	透明樹脂	倒鷗翼	430 nm～1100 nm	940 nm	55 µA	7.5 mm²
VBP104S	透明樹脂	鷗翼	430 nm～1100 nm	940 nm	35 µA	4.4 mm²
VBP104SR	透明樹脂	倒鷗翼	430 nm～1100 nm	940 nm	35 µA	4.4 mm²
