Linear推出單片反激式穩壓器 LT8304／－1 的H級版本
2017-03-07 20:45:50 未知 |

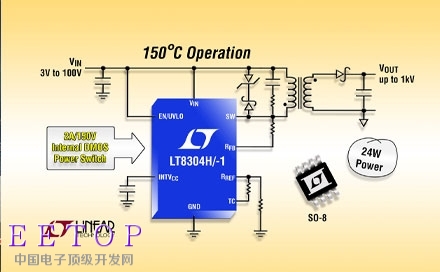

Linear推出單片反激式穩壓器 LT8304/-1 的 H 級版本，這些器件保證在結溫高達 150°C 的情況下工作。通過從主端反激波形直接對隔離的輸出電壓采樣，這些器件無需光耦合器或第三個繞組就可實現穩壓。LT8304 在 3V 至 100V 的輸入電壓范圍內工作，集成了一個2A/150V DMOS 電源開關，提供高達 24W 的輸出功率，因而非常適合多種汽車、工業、醫療和軍事應用。新的 LT8304-1 版本為高達 1kV 的高輸出電壓而定制。
這些器件以邊界模式運行，這是一種可變頻率電流模式控制的開關方案，在整個電壓、負載和溫度范圍內通常會產生優于 ±5% 的輸出電壓穩定度。與等效的連續導通模式設計相比，邊界模式允許使用更小的變壓器。數據表中列出幾種現成有售的變壓器可用于眾多數應用。這些器件具高集成度，能夠以低紋波突發模式 (Burst Mode®) 運行，因此可為隔離式供電構成簡便易用、組件數較少和高效率的解決方案。
其他特點包括輸出短路保護、116μA 無負載工作靜態電流、準確的使能和欠壓閉鎖及遲滯、內部軟啟動和環路補償，以及輸出二極管溫度補償。
LT8304H/-1 工作在 –40°C 至 150°C 結溫范圍，并采用小型耐熱性能增強型 SO-8 封裝。千片批購價為每片 3.55 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT8304。
性能概要： LT8304H/-1
· VIN 范圍從 3V 至 100V
· 輸出功率高達 24W
· LT8304-1 能提供高達 1kV 輸出電壓
· 內置 2A、150V 集成型 DMOS 電源開關
· 現成有售的電源變壓器
· 無需光耦合器或變壓器第三個繞組就可實現電壓反饋
· 116μA 靜態電流
· 邊界模式運行
· 準確的輸入使能和欠壓閉鎖及遲滯
· 輸出二極管溫度補償
· H 級：–40°C 至 150°C 工作結溫
