ST推出的13．5mm x 13．5mm SensorTile是當前同類產品最小的功能完整的傳感器模塊
2016-12-11 18:59:03 未知 |

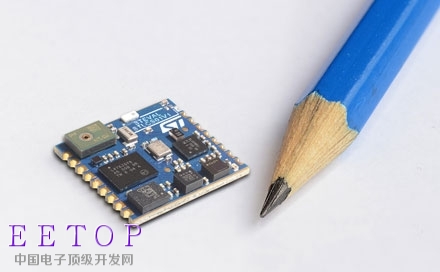

ST推出的13.5mm x 13.5mm SensorTile是當前同類產品最小的功能完整的傳感器模塊，內置MEMS加速度計、陀螺儀、壓力傳感器和 MEMS麥克風，以及STM32L4低功耗微控制器，可為穿戴設備、游戲附件、智能家居設備或物聯網硬件提供感知和互聯控制功能。
SensorTile模塊內置功能完整的Bluetooth®低能耗藍牙收發器，單片平衡不平衡轉換器以及各種系統接口，可用作傳感器數據整合控制器或固件的開發平臺。用戶將SensorTile插接到主板上非常簡單，通電后模塊立即向意法半導體的BlueMS智能手機應用軟件傳輸慣性、音頻和環境數據。用戶可以從主要應用商店免費下載這款手機應用。
軟件開發同樣快速簡單，因為模塊有一個強大的應用程序接口(API)生態系統，這些接口基于STM32Cube硬件抽象層和中間件，包括STM32 開放式開發環境。該生態系統完全兼容開放式軟件擴展庫(Open.MEMS, Open.RF, and Open.AUDIO)以及眾多的第三方嵌入式感知和語音處理項目。很多例程都有源代碼，為評估和定制項目提供入口，其中包括位置感測軟件和低功耗語音通信軟件。
整套開發工具包括一個可用參考設計的子板，子板集成一個13.5mm x 13.5mm 獨立或控制器式SensorTile內核系統。在這塊尺寸緊湊但組件齊全的電路板上，有溫濕傳感器、micro-SD卡插槽以及鋰聚合體電池(LiPo)充電器。其簡單的布局表明，開發人員使用SensorTile內核系統可以輕松開發一個完整的穿戴設備原型，定制更多功能。在套件清單內還有一顆LiPo充電電池和一個塑料盒，用于存放子板、SensorTile模塊和電池。
SensorTile套件還包括一個配備模擬音頻輸出、micro-USB連接器和Arduino兼容接口的子板擴展板。擴展板可以直接插到STM32 Nucleo開發板，擴大系統和軟件開發人員的選擇范圍。SensorTile套件還包括一條編程線。
SensorTile套件(STEVAL-STLKT01V1)現已上市。
SensorTile內核系統主要特性:
· LSM6DSM 3D加速度計 + 3D 陀螺儀
· LSM303AGR 3D 磁強計 + 3D 加速度計
· LPS22HB 壓力傳感器/氣壓計
· MP34DT04數字MEMS麥克風
· STM32L476微控制器
