TDK集團推出創新型帶觸覺反饋和集成傳感器功能的壓電執行器
2016-11-17 21:53:19 未知 |
TDK 集團推出創新型帶觸覺反饋和集成傳感器功能的壓電執行器，新產品在加速度、力和響應 時間方面均具有無與倫比的性能，可提供前空前的觸覺反饋質量。這款結構緊湊且功能強大的 執行器通過結合各種人類觸角的敏感性，大大增強人機交互 (HMI) 的傳感體驗。

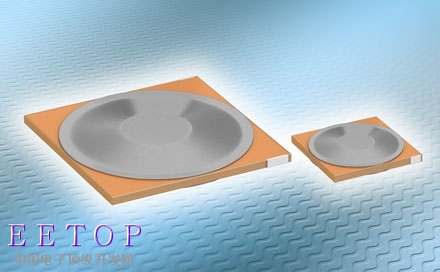

帶觸覺反饋的新執行器的基礎是帶高性價比銅內電極的多層壓電板。正是憑借多層壓電板技術， 新型執行器能通過相對較低≤120 V 的電壓驅動。啟動時，壓電板僅沿 z 軸略微擴張，并在因 定量的壓電效應作用下沿 x 軸和 y 軸收縮。該類型元件在壓板兩側采用镲片作為操作桿，以在z 軸上將收縮量擴大到 15 倍。初期，我們僅提供位移量高達 100 μm 的 5N 型和位移量≥200μm 以上的 20N 型兩種類型。此外，這兩種執行器還具備 12.7 mm x 12.7 mm x 1.6 mm 和 26 mm x 26 mm x 2.4 mm 的緊湊尺寸，且能產生高達 5 N 和 20 N 的力。
與偏心旋轉電機執行器 (ERM) 和線性諧振執行器 (LRA) 等常規電磁制動器相比，帶觸覺反饋 的壓電執行器具有最佳的加速度和力，最大的插入高度和最短的響應時間。這是一款一體化獨 立元件，帶集成傳感功能：5N 型實現了 5.0 g 的加速度，上升時間為 2 ms，而 20N 型具有 15.0 g 的加速度，上升時間僅為 1 ms。
有別于傳統的電磁執行器，帶觸覺反饋的壓電執行器可激發范圍為 1 Hz 至 1000 Hz 的刺激。 因此，對主要人類機械感受器的定制觸覺反饋而言，這類觸覺壓電執行器無顯著的頻率和幅度 限制。因此，該新型執行器使設計師能夠定制地開發用戶希望從尖端的人機交互中獲得的高清 晰觸覺反饋配置文件。帶觸覺反饋的壓電執行器用于車輛、智能手機和平板電腦、家電、自動 取款機 (ATM) 和自動售貨機、游戲控制器、工業設備以及治療器械等。
主要應用
車輛、智能手機和平板電腦、家電、自動取款機 (ATM) 和自動售貨機、游戲控制器、工業設備以及治療 器械
主要特點和優勢
• 力非常大，分別達 5 N 和 20 N
• 位移量大，分別達 100 μm 和 200 μm
• 極低插入高度，分別 1.6 mm 和 2.4 mm
