電感器: 用于輪胎壓力監測系統的高靈敏度小型應答器線圈
2018-03-15 23:12:02 未知 |
與以往產品相比，安裝面積減少了30%
以小型化實現了接近25 mV/μT的高靈敏度
通過AEC-Q200認證

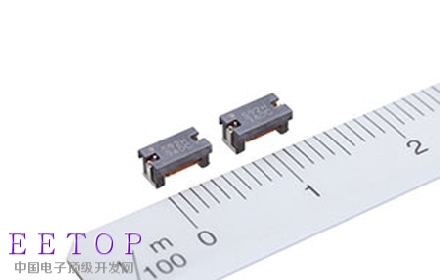

TDK株式會社推出了用于輪胎壓力監測系統（TPMS）的小型化TPLC553030-592H汽車應答器線圈，其工作頻率為125 kHz。該新元件的尺寸僅為5.5 mm x 3.0 mm x 3.0 mm，與以往產品相比，安裝面積減少了30%。由于采用了優異的磁芯幾何結構和材質，該小型化型元件的高敏感度接近25 mV/μT，從而使TPMS初始化距離與以往的8 mm產品相同。該新應答器線圈的電感為5.89 mH，最小Q值為35，最大直流電阻為70 Ω。該產品通過AEC-Q200認證且符合RoHS標準，還具有從-40°C到+125°C的寬溫度范圍特點。
主要應用
輪胎壓力監測系統（TPMS）
主要特點和優勢
與以往產品相比，安裝面積減少了30%
以小型化實現了接近25 mV/μT的高靈敏度
通過AEC-Q200認證
主要數據
類型 | 尺寸[mm] | 電感[mH]在125 kHz下 | 品質Q在125 kHz下 | 直流電阻[Ω] |
TPLC553030-592H | 5.5 x 3.0 x 3.0 | 5.89 ±3% | 35（最小值） | 70（最大值） |
