ROHM 600V PrestoMOSFET R60xxMNx系列助力家電節能環保

2017-07-13 09:41:38 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

據稱，在全球的電力需求中，近50%被用于驅動電機，隨著空調在新興國家的普及，全球的電力局勢逐年嚴峻。用于功率轉換的半導體功率元器件，有助于實現所有設備的節能化。ROHM充分發揮綜合半導體產品制造商的優勢，在傳統的硅半導體產品領域擁有超級結MOSFET和PrestoMOSFET，適用于要求低功耗化的空調等白色家電和工業設備等的電機驅動，可大大降低應用正常運轉時的功耗，滿足了當下的節能需求。

高耐壓MOSFET是什么？每個廠商對高耐壓MOSFET的定義都不同，有的說200V以上就是高耐壓MOSFET，有的說600V以上才是高耐壓MOSFET。但目前市場上普遍認為，500V~600V以上的才是高耐壓MOSFET。在高耐壓MOSFET整個市場里，600V是最多被采用的。在600V區域又被分為三個：600V的標準型和600V的高速開關型，大約各占市場的三分之一左右；另一個高速trr型大約在市場上占7%。

高壓MOSFET從構造上分為兩種，一種是平面的高耐壓MOSFET，一種是縱向的縱溝槽型高耐壓MOSFET。據了解，目前MOSFET市場的整體需求量雖然沒有太大變化，但是平面MOSFET市場越來越小，超級結MOSFET市場越來越大。在2014年市場還是以平面MOSFET為主，但是在2016年，超級結MOSFET和平面MOSFET各占市場的一半，到了2020年超級結MOSFET將憑借高性能和低價格成為主流。

低噪音超級結MOSFET EN系列

平面高耐壓MOSFET憑借低噪音和低價格一直占領主要市場，超級結MOSFET雖然性能上占有優勢，但是因?yàn)閮r(jià)格和噪音等問題，一直沒有被廣泛應用于市場。如圖1所示，ROHM的超級結MOSFET EN系列的低噪音特性已經達到平面MOSFET水平，并且在設備正常運轉和工作的時候，EN系列的消耗能量更低。

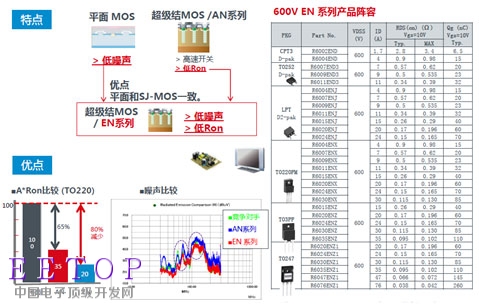

圖1 低噪聲超級結MOSFETFET EN系列

在意大利語中，“Presto”的意思是加快、加速。ROHM的PrestoMOSFET是高速的trr超級結的MOSFET，于日前推出的R60xxMNx系列在保持以往高速trr的性能基礎上，進一步降低導通電阻并提高開關速度。

圖2 R60xxMNx系列的性能

PrestoMOSFET R60xxMNx系列特性

業界最快的trr性能、低Ron、低Qg：一般MOSFETFET具有高速開關和低電流范圍的傳導損耗低的優點，設備正常運轉時可有效降低功耗。“R60xxMNx系列”利用ROHM獨有的Lifetime控制技術，不僅保持了業界最快trr性能，而且Ron和Qg更低，非常有助于變頻電路的節能；

圖3 高速trr

超強短路耐受能力，確保可靠性：通常，一旦發生短路，即具有電路誤動作、流過超出設計值的大電流、引起異常發熱、甚至元件受損的可能性。一直以來，因性能與短路之間的制約關系，確保超強的短路耐受能力是非常困難的，而“R60xxMNx系列”利用ROHM的模擬技術優勢，對熱失控的成因---寄生雙極晶體管成功地進行了優化，可確保電機驅動所必須的短路耐受能力，有助于提高應用的可靠性；

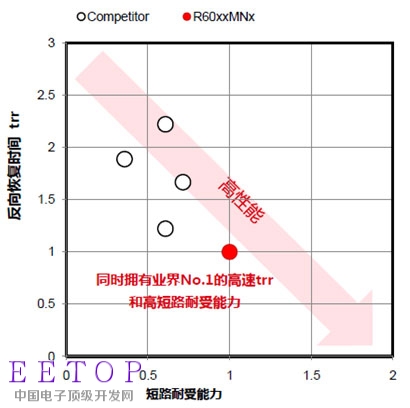

圖4 超強短路耐受能力

自導通損耗微小：自導通是指MOSFETFET在關斷狀態下，高邊主開關一旦導通，則低邊MOSFETFET的漏極-源極間電壓急劇增加，電壓被柵極感應，柵極電壓上升，MOSFETFET誤動作。該現象使MOSFETFET內部產生自身功率損耗。而“R60xxMNx系列”通過優化寄生電容，可將該損耗控制在非常微小的最低范圍內；

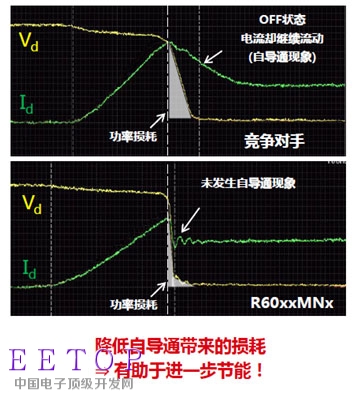

圖5 抑制自導通

羅姆半導體（上海）有限公司設計中心高級經理水原德健表示：“中國市場現在有很大的變化，變頻的產品會越來越多，包括變頻空調、變頻冰箱、變頻洗衣機，變頻電路上都會用到這個產品，還有在工業上的電機應用。中國現在有很多充電站、充電樁，這些應用都會用到該產品。”
