萊姆采用新一代磁通門技術推出低噪聲、寬溫度范圍的高精度電流傳感器

2017-06-30 17:37:15 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

主要特點：

閉環磁通門技術，可測量額定2000A的DC、AC或脈沖電流

工作溫度范圍寬：-40到+85oC

零點誤差：全溫度范圍內低于10 ppm

卓越的線性度：全溫度范圍內3 ppm

基于專利的磁通門技術，實現全溫度范圍的低噪聲&高精度

結構緊湊

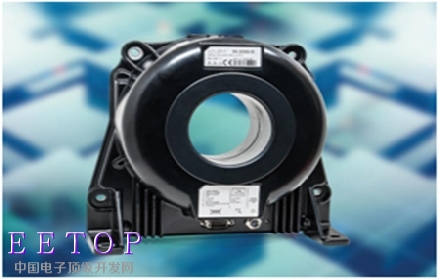

IN 2000-S高精度電流傳感器

萊姆采用新一代磁通門技術，推出全新的IN 2000-S高精度電流傳感器，實現額定2000 A的DC、AC和脈沖電流的非接入式的隔離測量。此產品是首款,未來系列產品會覆蓋不同電流等級。

老款2000 A的高精度傳感器，溫度范圍一般為+10℃到+40或+50°C，IN 2000-S將工作溫度范圍擴展到-40到+85°C，使其可以用于除實驗室以外的更多的領域，包括傳統的工業測試設備、醫療設備（如MRI、質子療法等）、精密電機控制器和計量等。

萊姆的專利技術是此款高精度傳感器的核心，數字電路中最大化信號處理特性，采用新的磁通門結構，以消除磁通門驅動頻率產生的紋波。與前一代產品相比，新一代的傳感器結構更加緊湊，保證了更寬溫度范圍內的高精度，且降低了噪聲輸出。

實現數字領域中的信號處理，使得傳感器免受溫度、干擾和電源電壓變化帶來的影響，尤其是零點誤差和溫漂得到了很大改善。

DSP（數字信號處理器）也可以減少由磁通門驅動信號固定頻率引起的干擾或紋波，從而減少高次諧波。

其余的干擾信號通過“紋波補償線圈”消除，該補償信號的幅值和相位可在傳感器校準過程中進行調整。

校準后，在全量程范圍和全溫度范圍（-40 ^OC到85 ^OC）內，剩余的波紋峰值低于50 ppm。

這些技術創新使IN 2000-S在更寬的溫度范圍內實現極高的線性度（3ppm）和極低的零點誤差（低于10ppm）

IN 2000-S提供了一個200匝的測試繞組，可用1A的電流進行功能測試，可以在現場安裝困難的場合對傳感器進行性能驗證。

IN 2000-S采用雙極性±15 V DC供電電源，原邊穿孔直徑為70 mm。除了標準的電流輸出信號，傳感器還提供了一個輔助輸出信號來指示傳感器狀態（低電平或高電平），并且帶有LED指示燈來顯示傳感器的正常運行狀態。

其他同等測量水平的高精度傳感器通常由2部分構成：測量探頭和電子處理電路，而IN 2000-S則將二者集成為一個整體，設計緊湊，采用盤式安裝（平裝或垂直）。

該傳感器通過了CE認證，享受萊姆五年質保服務。
