震驚！FPGA運算單元可支持高算力浮點

2020-03-05 08:45:46 Achronix

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

隨著機器學習（Machine Learning）領域越來越多地使用現場可編程門陣列（FPGA）來進行推理（inference）加速，而傳統FPGA只支持定點運算的瓶頸越發凸顯。

Achronix為了解決這一大困境，創新地設計了機器學習處理器（MLP）單元，不僅支持浮點的乘加運算，還可以支持對多種定浮點數格式進行拆分。

MLP全稱Machine Learning Processing單元，是由一組至多32個乘法器的陣列，以及一個加法樹、累加器、還有四舍五入rounding/飽和saturation/歸一化normalize功能塊。同時還包括2個緩存，分別是一個BRAM72k和LRAM2k，用于獨立或結合乘法器使用。MLP支持定點模式和浮點模式，對應下面圖1和圖2。

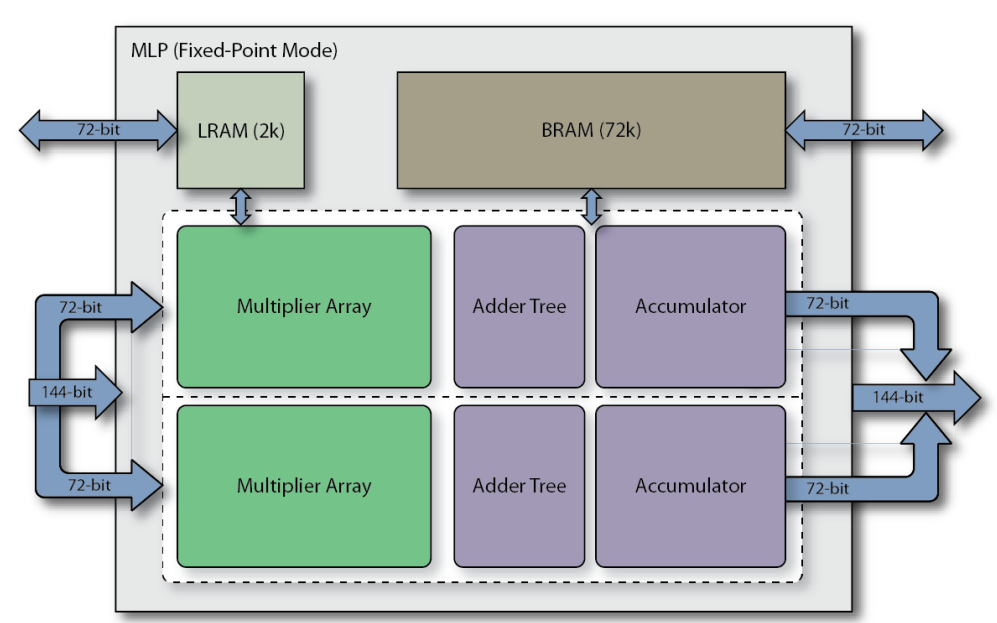

圖1定點模式下的MLP框圖

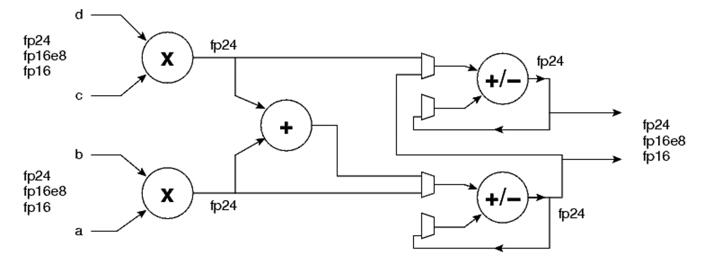

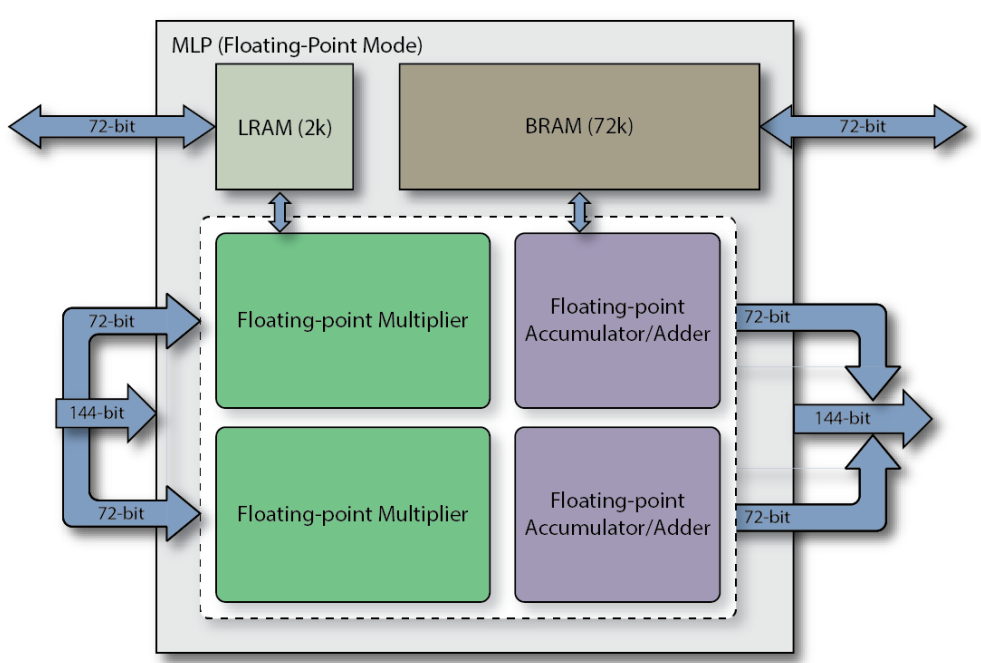

圖2浮點模式下的MLP框圖

考慮到運算能耗和準確度的折衷，目前機器學習引擎中最常使用的運算格式是FP16和INT8，而Tensor Flow支持的BF16則是通過降低精度，來獲得更大數值空間。下面的表1是MLP支持的最大位寬的浮點格式，表2說明了各自的取值范圍。

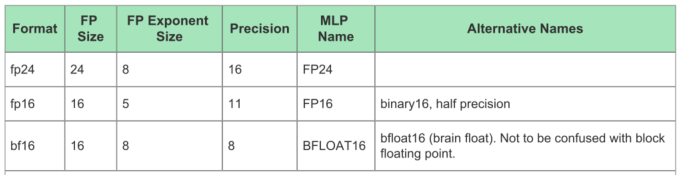

表1MLP支持的最大位寬的浮點格式

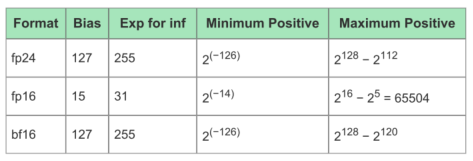

表2不同運算格式的取值范圍

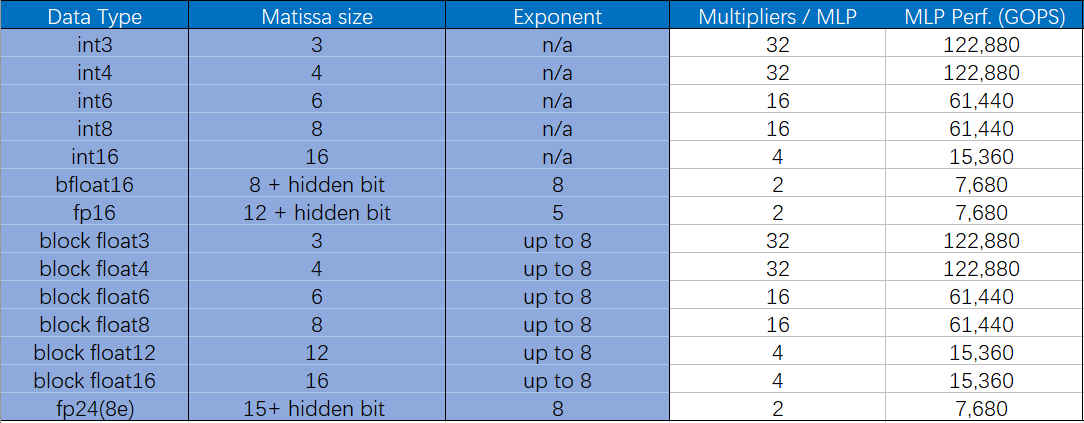

而且這似乎也成為未來的一種趨勢。目前已經有不少研究表明，更小位寬的浮點或整型可以在保證正確率的同時，還可以減少大量的計算量。因此，為了順應這一潮流，MLP還支持將大位寬乘法單元拆分成多個小位寬乘法，包括整數和浮點數。詳見下表3。

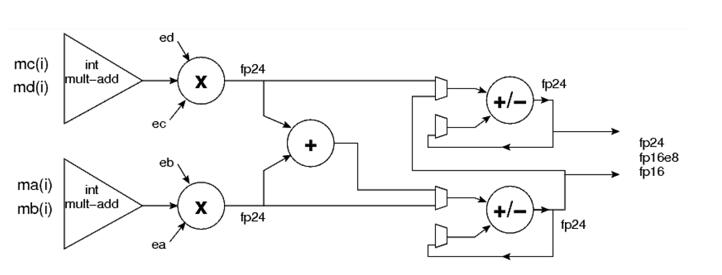

值得注意的是，這里的bfloat16即Brain Float格式，而block float為塊浮點算法，即當應用Block Float16及更低位寬塊浮點格式時，指數位寬不變，小數位縮減到了16bit以內，因此浮點加法位寬變小，并且不需要使用浮點乘法單元，而是整數乘法和加法樹即可，MLP的架構可以使這些格式下的算力倍增。

表3是Speedster7t系列1500器件所支持的典型格式下的算力對比，可以看到，單片FPGA的浮點算力最高可達到123TOPS。
