多相DC／DC控制器輸入為FPGA和ASIC供電

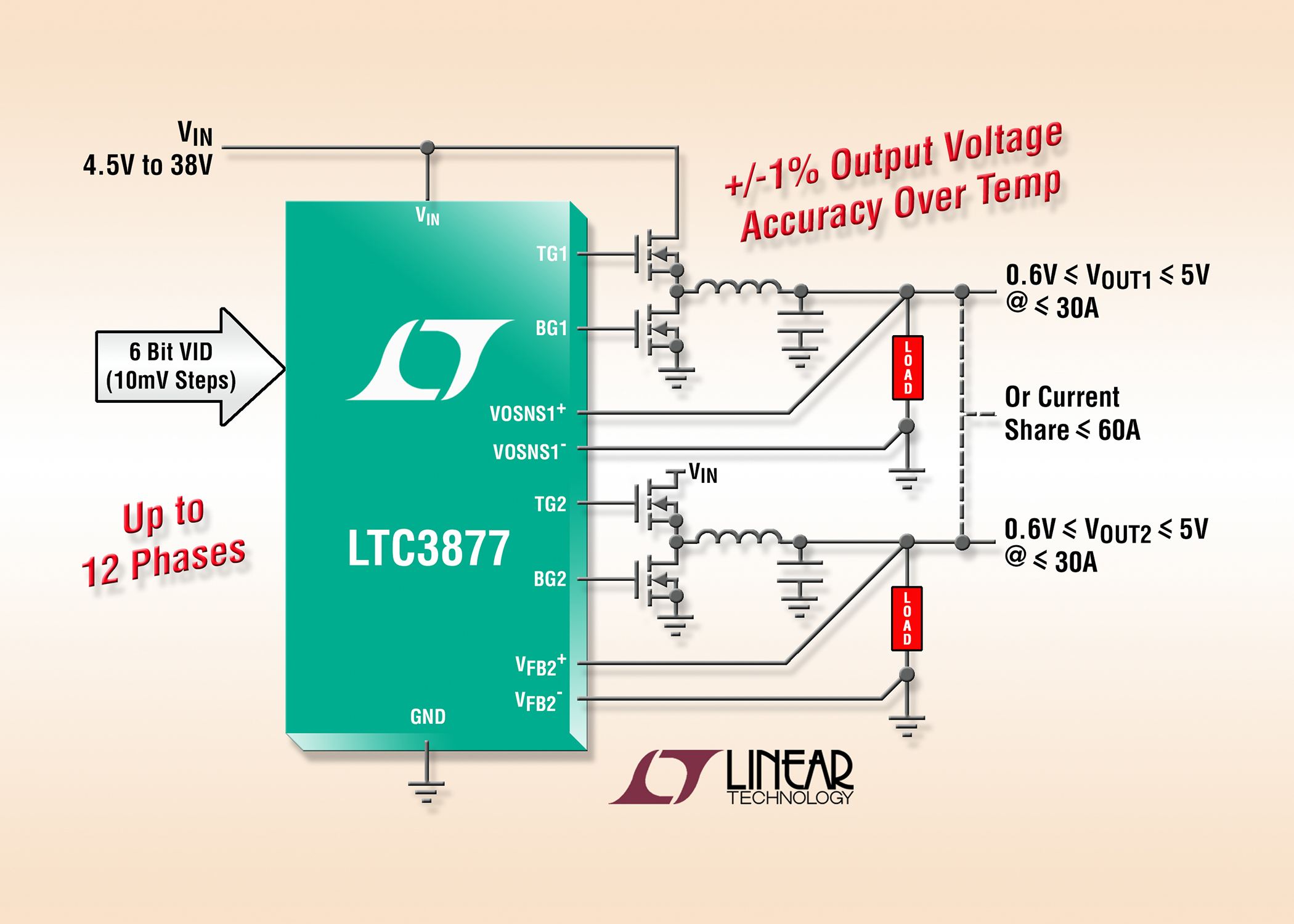

2015-08-22 20:28:51 未知配備10mV的輸出電壓步進分辨率，必要的供電FPGA和ASIC緊密輸入電壓的要求時說，凌力爾特的LTC3877工作在4.5～38V的輸入電壓范圍內，采用VID時，從0.6到1.23V產生一個固定輸出電壓和高達5V的無VID。
mcu" style="padding: 0px; margin: 0px auto;">多達12個相位可以并聯并同步輸出異相，以盡量減少濾波。當輸出被并聯，該控制器保持相之間優于±2.5％的電流不匹配，適用于大電流的要求至300A。應用包括高電流功率分配，冗余第（n + 1）用品，工業系統和處理器功率。
它還保持±1％的輸出電壓精度（包括內部電阻分壓器和差分遠端檢測放大器誤差）在-40°C至125°C的溫度范圍內。板載雙差分放大器實現遠端輸出電壓采樣的兩路輸出。在高工作頻率高降壓比都是可能的，其40ns的最短接通時間。可選擇的固定工作頻率從250kHz至1MHz或者也可以同步至一個外部時鐘。強大的1.1？板載全N溝道柵極驅動器最大限度地降低MOSFET的開關損耗。
該器件采用真電流模式控制，可用于非常低的直流電阻（DCR）功率電感降至0.3米？用，可提高電流檢測信號的信噪比其新穎的感測方案。這種感測方案降低了通常與低DCR電阻應用和可調電流限制相關聯的開關抖動，可配置為非常低的檢測電壓從10到30mV，以降低功耗。 DCR溫度補償能維持在寬的溫度范圍內的恒定電流極限閾值。可調軟啟動或跟蹤，折返電流限制，短路軟恢復，輸出過壓保護和兩個電源良好輸出電壓信號也擁有。
該LTC3877可在一個44引腳7.0×7mm QFN封裝。
