提速！聯發科10nm十核心揭秘：全球首創三架構
2017-02-09 23:12:51 n聯發科在多核心的道路上越走越遠，2016年9月份就發布了全球第一款采用10nm工藝、三叢混合架構的十核心Helio X30。日前的國際固態電路大會上，聯發科透露了Helio X30的更多秘密。
按照聯發科的說法，Helio X30 CPU核心分為三大部分：高性能(HP)的兩個A73、低功耗(LP)的四個A53、超低功耗(ULP)的四個A35。
最新數據顯示，三部分的最高頻率分別為2.8GHz、2.5GHz、2.0GHz，而最初公布的數據是2.8GHz、2.3GHz、2.0GHz，也就是說低功耗A53部分提速了。
當然了，在實際運行中能在高頻率先堅持多久，設置是否能夠真的跑到最高頻率，就不好說了。
聯發科宣稱，A35核心的加入可大大改善整體能效，相比于A73、A53部分分別提高了44％、40％。
聯發科還首次公布了Helio X30的內核簡圖，并標注了三部分的大致面積，簡單測算可知A53部分面積大致相當于A73部分的73％，A35部分則只有A73部分的58％。
Helio X30馬上就會量產，至于誰會采用，一線品牌手機廠商還沒有透露的，目前只知道一個Vernee Apollo 2。

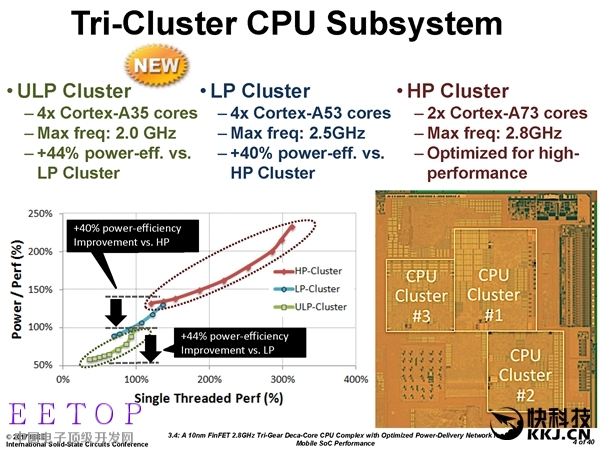

Helio X30規格與內核圖
Helio X30大致規格

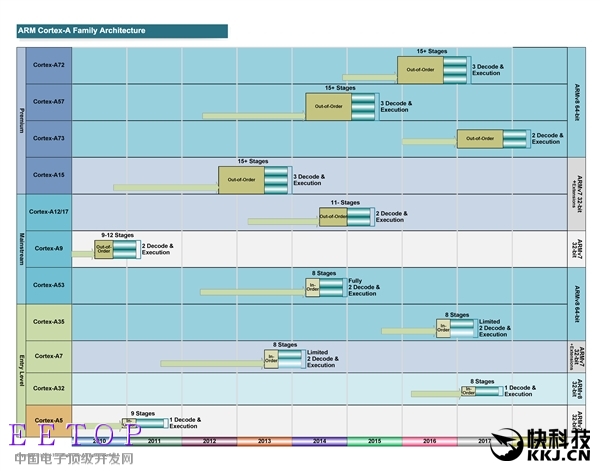

ARM Cortex-A系列核心演進圖
