標準化COM模塊提供了真正的可靠性：加固型COM Express

2015-09-22 21:11:46 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

嵌入式系統繼續將更多的表現為更小的空間。這增加了計算的壓力，在一個系統中的每個元件等外的程度和強度。

強化再也不能在開發可靠的系統是亡羊補牢。相反，它需要在組件設計的初步發展，在與預定的系統的某些操作參數一起限定的固有概念。

靈活的格式

基于PICMG COM.0（的COM Express）的標準，VITA 59 RCE（堅固的COM Express）是PICMG和VITA之間的第一次合作，提出一項行業標準，提供高性價比，耐用電子產品的嵌入式計算社區。

VITA 59 RCE使用三個PICMG的的COM Express四個廣泛接受的形式因素，以及所有相關的力學和引腳輸出的要求。內的那些形式的因素，一個VITA 59模塊具有一個5毫米翼延伸用于冷卻和安裝（表1）的規定。

VITA 59：RCE提供三種尺寸：小型，緊湊，基本與印刷電路板的尺寸基本匹配由COM.0定義的形式因素。對于緊湊型和基本的連接器符合COM Express標準和接口定義類型6引腳輸出。mcu" style="padding: 0px; margin: 0px auto; font-family: Arial, 宋體; font-size: 14px; line-height: 26px;">目前采用的COM Express系統可受益于VITA 59以及應用程序的附加堅固屬性不傳統上與嵌入式計算相關聯。

堅固可靠

建立在技術重用的固體原則，嵌入式計算機模塊（COM口）指定的I / O，以在單個載板進行配置，因此系統設計師能夠定制功能的應用程序，節省開發成本，縮短時間，以 - 市場。

但是阻礙的廣泛使用COM模塊的兩個主要的缺點是缺乏強化的和模塊的結構之間的差異。堅固的COM Express（VITA 59），不僅充分利用了小外形尺寸和原來的標準背后互換的概念，但增加了強化和現代化的串行接口，同時定義引腳輸出為不同模塊之間的兼容性，無論制造商。

特殊的I / O接口，存儲器設備，連接器或形狀因子可以被添加到載板，和基于FPGA的功能可以集成到一個載板或到CPU模塊，如果需要的話。

這一切使得電子100％的定制應用，以及未來的安全。實施遠沒有那么復雜和更便宜的不是從頭再造系統，尤其是在應用中需要特殊的I / O平臺。

CPU模塊，它提供了一個標準接口到載體，仍然可擴展性和能夠在設計應用很像一個集成電路部件中使用。

滿足現代計算需求

VITA 59 RCE結合強化了與它在更廣泛的苛刻應用，堅固耐用的設備和關鍵任務環境中使用的COM模式的成本和設計優勢帶來的好處。在設計方面的優勢，簡單地切換基礎模塊可輕松升級和增強功能。而成本優勢包括飼養的設計，重新設計和升級成本降至最低。

一組全新的計算機產品已經從堅固的COM Express的開發上升。新的QorIQ為基礎的SBC旨在從MEN微型安全關鍵型應用是可用的最新主板之一。雖然資格SIL 2以及符合EN 50129專為鐵路應用，CB30C可以在各種苛刻的工業和移動應用，以及使用，這要?dú)w功于VITA 59（圖1）規定的堅固耐用的電子產品。

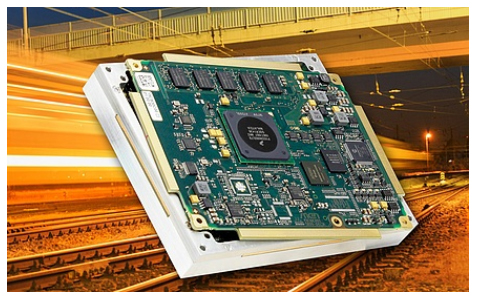

圖1：新的設計，這樣的QorIQ基于SBC，可在惡劣和苛刻的應用中使用。

專為苛刻的條件

從外部殼體和保持在PCB就位的放置最熱內部部件的螺釘，該機械設置VITA 59有效地從組件到外框架傳遞熱量，從而使工作溫度范圍-40℃至125 ℃（圖1：組裝）。

并且如果一個模塊需要額外的冷卻，鋁外殼可連接到外部的傳熱裝置（導通）或與散熱（對流）的散熱器。封閉的金屬外殼也保證了最佳的EMC保護符合EN 55022的電子部件，真空密封六個面。

該模塊的全焊連接，使其能夠承受50米/秒2，30毫秒的沖擊和1米/秒2，5赫茲到150赫茲振動（功能）。根據不同的外形，四個或五個螺絲保證了COM和運營商之間的固體組件。

使用這些小外形較新的領域，堅固耐用的電子產品是建筑行業。舊的，堅固的電子不可能經受住極高的沖擊，嚴謹振動和施工設備承受每天惡劣的環境條件。 VITA 59提供了一套新的，不僅承受，而且可靠地運行在這些要求苛刻的應用的嵌入式系統。

這個新的類崎嶇電子正在增強在醫療領域?yàn)楹茫缈刂仆L(fēng)移動醫療設備，同時監測患者生命體征。十年前，移動的插管病人參與一些重要的風險因素為單位跨越門檻導航從一個房間到房間，走廊下來，甚至到一個電梯。但這些堅固，緊湊的電子元件有利于病人的護理，提高生活質量。

一些新的應用程序受益于堅固的COM Express的成本和設計優勢。這不僅新標準利用現代組件，但它與廣泛接受COM模塊外形保持，促進一組新的，需要堅固的，可靠的電子應用中舊的應用程序的升級以及鍛造路徑。
