Linear推出LTC4316／LTC4317／LTC4318 系列 I2C／SMBus地址轉換器
2015-06-03 17:41:34 未知 |
Linear 推出 LTC4316 / LTC4317 / LTC4318 系列 I2C/SMBus地址轉換器，這些轉換器使溫度傳感器等具相同地址的多個從屬器件能夠與主器件單獨地通信，而不會產生沖突。當具相同硬連線地址的從屬器件放置在同一總線上時，就會出現地址沖突問題。傳統解決方案一直使用 I2C 多路轉換器或開關，用軟件或引腳選擇需要尋址的從屬器件。LTC4316-18 是透明式解決方案，無需 I2C 多路轉換器和開關。LTC4316 / LTC4317 / LTC4318 不需要任何軟件設定或 ENABLE 控制線，從而允許主器件利用以獨特方式轉換的地址直接呼叫從屬器件，這些地址由外部電阻器配置。
地址轉換器為 I2C 和 SMBus 系統提供了簡便的地址擴展，并為 2.5V、3.3V 和 5V 總線提供電壓電平轉換。總線引腳的 ±4kV HBM ESD、1V 預充電和干擾過濾使這些地址轉換器足夠堅固，適合電路板帶電插拔應用。直通模式模式使用戶能夠暫時禁止地址轉換，允許主器件進行一般呼叫尋址。此外，阻塞總線定時器監視 SCL 線保持低電平或高電平的時間是否超過 30ms，從而終止地址轉換，并在任何阻塞總線情況下重新將 SDAIN 連接到 SDAOUT。
LTC4316 單路 (單輸入 / 單輸出) 采用 10 引線 3mm x 3mm DFN 和 10 引線 MSOP 封裝。LTC4317 “Y” 型配置 (單輸入 / 雙輸出) 采用 16 引線 5mm x 3mm DFN 封裝。LTC4318 雙路 (雙輸入 / 雙輸出) 采用 20 引線 4mm x 4mm QFN 封裝。LTC4316、LTC4317 和 LTC4318 在商用和工業溫度范圍內工作，千片批購價分別為每片 1.45 美元、1.75 美元和 1.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC4316、www.linear.com.cn/product/LTC4317 和 www.linear.com.cn/product/LTC4318。

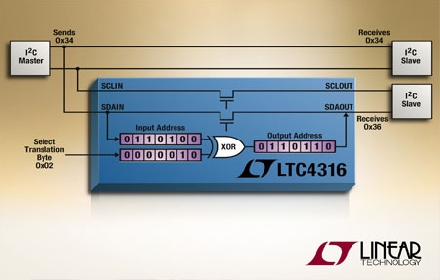

照片說明：單個 I2C 地址轉換器允許兩個相同的從屬器件接受不同地址
性能概要：LTC4316-18
·允許多個具相同地址的從屬器件在同一總線上共存
·多種通道選擇：
o 單通道 (單輸入和單輸出) (LTC4316)
o “Y” 型配置 (單輸入和雙輸出) (LTC4317)
o 雙通道 (雙輸入和雙輸出) (LTC4318)
·可用電阻器配置的地址轉換
·無需軟件設定
·與 SMBus、I2C 和 I2C 快速模式兼容
·直通模式允許一般呼叫尋址
·±4kV HBM ESD 堅固性
·面向 2.5V、3.3V 和 5V 總線的電平轉換
·阻塞總線超時
·電路板帶電插拔時防止 SDA 和 SCL受損
·10 引線 MSOP 或 3mm x 3mm DFN 封裝 (LTC4316)、16 引線 5mm x 3mm DFN 封裝 (LTC4317) 和 20 引線 4mm x 4mm QFN 封裝 (LTC4318)
