Linear推出 IO－Link (IEC 61131－9) 參考設計套件
2015-06-02 19:58:26 未知Linear推出 IO-Link (IEC 61131-9) 參考設計套件，這包括了 DC2228A 8 端口 IO-Link 主控器和 DC2227A IO-Link 設備參考設計。目前全球安裝的 IO-Link 節點超過 219 萬個，這款新型參考設計套件可滿足對于較大型網絡不斷增長的需求，其減少了 IC 數目、降低了開發成本并加快了產品上市進程。借助配套提供的所有必需的硬件、電纜和軟件，用戶能夠快速地評估一個端到端 IO-Link v1.1 系統。
DC2228A 是一款完整的 8 端口 IO-Link 主控器參考設計，其采用兩個 LTC2874 四通道主控器 IC 以實現其 IO-Link v1.1 物理接口 (PHY)，并利用了 LTC2874 的高端口數和堅固性 － 熱插拔 (Hot Swap™) 保護型 L+ 電源輸出、±50V 絕對最大值 CQ 引腳和 8V 至 34V 工作電壓。DC2228A 可方便地采用一個外部 24V 電源或一個以太網供電 (PoE) 系統供電運作。一個內置的雙核 NXP LPC43 微控制器負責運行 DC2228A 的協議棧，而一個 TEConcept 軟件控制工具則可利用一部 Windows PC 直接操作該電路板，或通過以太網對其實施遠程操作 (以實現更加準確的車間仿真)。包括 DC2227A 在內的任何 IO-Link 器件均可連接至 DC2228A。
DC2227A 是一款完整的 IO-Link 設備參考設計，用 LT3669-2 收發器 IC 實現通信，并為內置溫度傳感器、光傳感器和白熾燈供電，利用了 LT3669-2 的 ±60V 電壓保護和大電流驅動能力，LT3669-2 提供一個 300mA 降壓型穩壓器和一個 150mA LDO。內置Atmel SMART SAM3S 系列微控制器運行 DC2227 的協議棧，同時 TEConcept I/O 設備描述 (IODD) 文件支持 IO-Link 和 SIO 設備運行。任何 IO-Link 主控器 (包括 DC2228A) 都可以控制 DC2227A。
DC2228A 的價格為 599 美元，DC2227A 的價格為 299 美元。請聯系凌力爾特當地辦事處查詢演示電路板詳情。如需更多信息，請登錄 www.linear.com.cn/solutions/5484 (DC2228A) 或 www.linear.com.cn/solutions/5486 (DC2227A)。

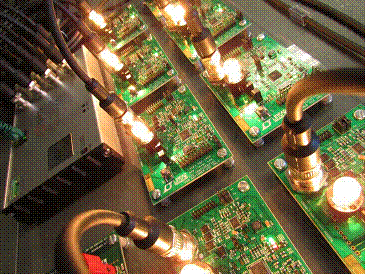

照片說明：連接多個 DC2227A IO-Link 設備參考設計的 DC2228A IO-Link 主控器參考設計
性能概要：IO-Link 參考設計套件
DC2228A
·完整的 8 端口 IO-Link v1.1 主控器參考設計
·同時控制 (8) 個 IO-Link 設備，提供單獨端口隔離和故障報告
·L+ 電源輸出：
o 熱插拔控制器保護
o 200mA 電源和 400mA 啟動脈沖能力
·CQ 數據線：
o COM1/COM2/COM3 數據速率
o ±50V 保護
·36V TVS 保護
·許可證無限次免費續簽的 TEConcept 軟件控制工具
o IODD 文件導入實用程序
o 通過以太網實現的遠程操作
DC2227A
·完整的 IO-Link v1.1 設備參考設計，具內置溫度傳感器、光傳感器和白熾燈。包括兩米 IO-Link 電纜和 IODD 文件
·18V 至 36V 輸入電源范圍 (通過 IO-Link 電纜)
·39V TVS 保護
·IO-Link (COM2/COM3) 或支持 SIO 模式
