英飛凌推出搭載PFC功能的高壓諧振控制器
2015-03-09 20:40:11 本站原創 |
英飛凌科技股份有限公司通過引入ICL5101，拓展了其在 40W 到 300W 照明系統的控制IC產品組合。該款新型高壓諧振控制IC ICL5101高度集成化，有助于降低系統成本。其典型應用包括：室內及室外LED 照明、高/低棚照明、街道照明、停車場及天棚照明、辦公室照明、零售以及商店照明。照明系統的總體擁有成本是工業照明的重要考量因素，而新型ICL5101 所支持的諧振拓?fù)湫矢哌_(dá)95%，因此備受客戶青睞。
高度集成的ICL5101可實現LED 驅動器的高端設計，相比于同時需要獨立PFC IC和諧振IC的類似解決方案，其所需元件減少約25%。這使得設計更加可靠，從而減小了形狀尺寸，簡化PCB布局并降低成本。ICL5101 集成了半橋及PFC 門極驅動器。該IC的所有運行參數可由簡單電阻進行調節，從而降低成本并保證參數設置的可靠性與穩定性。芯片結溫范圍為-40°C 至 +125°C，適于戶外使用。
LED控制器ICL5101 專用于控制諧振拓?fù)淅鏛LC。集成式數字化PFC單元在臨界導通模式(CrCM) 和斷續導通模式(DCM) 中均可運行，因此在裝置變暗等情況導致的低負載狀態下仍可進行極為穩定的調節。LED照明亮度可在其額定負載100%至0.1%的大范圍內進行調節。市場上現有最新調光技術范圍一般只實100%到5%。此外，ICL5101還可在任何條件下以極短時間（小于200 ms）點燈。
ICL5101可調式PFC單元可輸出優質電能，在寬輸入電壓范圍內實THD低于10%功率因素超過0.99 ，從而助力照明設備生產商達到能效標準。此外，ICL5101 在輸入電壓變化時保證輸出極為穩定。外部過溫保護和容性負載保護等一系列保護功能確保及時檢測出故障狀態、提升系統安全。
此次英飛凌推出ICL5101，再次展現了其在高效LED驅動器解決方案領域的技術領軍地位。最近，ILD6150降壓驅動器IC被提名入圍2015年度 LED 雜志藍寶石獎 (LEDsMagazine Sapphire Awards)的“集成電路及電子元件”產品組。英飛凌將在 2015 年拉斯維加斯國際照明展（展會時間： 2015 年2月24日至26日，展位號：1426）上展示其ICL5101新產品。欲了解關于英飛凌照明用節能半導體解決方案的更多信息，請?jiān)L問 http://www.infineon.com/lighting
供貨

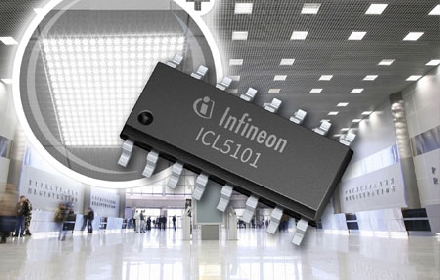

新型ICL5101諧振控制器IC采用緊湊型PG-DSO-16封裝。此外，還提供ICL5101評估板。該評估板具有85VAC到305VAC較大的輸入電壓范圍，并可提供54VDC 穩定的輸出電壓。該款新產品支持110W的輸出功率，僅通過電阻器設置便可實現輕松配置。
