ADI公司推出雷達系統直接變頻接收機開發平臺
2014-12-11 20:15:30 本站原創 |

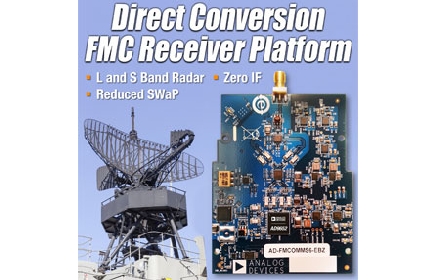

ADI推出集成式直接變頻接收機開發平臺AD-FMCOMMS6-EBZ，用于要求小尺寸、低重量、低功耗 (SWaP)的雷達系統。 新型AD-FMCOMMS6-EBZ平臺是一款400 MHz至4.4 GHz接收機（已安裝濾波器情況下為1350 MHz至1650 MHz），支持關鍵的L和S波段雷達。 該平臺的尺寸符合VITA57要求，確保能夠無縫連接FMC（FPGA夾層卡）平臺。 AD-FMCOMMS6-EBZ適合要求高集成度、高性能、小尺寸的防務、通信和儀器儀表雷達系統， 包括早期預警偵測、天氣監測和空中交通管制系統。
·了解更多信息及訂購AD-FMCOMMS6-EBZ：http://www.analog.com/zh/pr1211/eval-ad-fmcomms6-ebz
·查看用戶指南并下載設計文件： http://wiki.analog.com/resources/eval/user-guides/ad-fmcomms6-ebz/hardware
·通過ADI在線技術支持社區EngineerZone™聯系工程師和專家：https://ezchina.analog.com/welcome
·更多有關產品信息，請致電亞洲技術支持中心：400 6100 006, 或發送郵件至 china.support@analog.com， 也可點擊ADI官方微博http://weibo.com/analogdevices，或通過手機登錄m. analog.com 或 www.analog.com了解最新產品等信息。
·更多ADI產品及應用視頻，請訪問：http://videos.analog.com/category/chinese/
AD-FMCOMMS6-EBZ接收機平臺集成雙通道16位模數轉換器AD9652、高動態范圍RF/IF雙通道差分放大器ADL5566和正交解調器ADL5380，所有這些器件都是現成的商用(COTS)器件。 AD-FMCOMMS6-EBZ配有完整的設計支持包，包括原理圖、布局文件、噪聲分析工作表、FPGA HDL（硬件描述語言）代碼和軟件驅動。
關于AD-FMCOMMS6-EBZ接收機開發平臺
AD-FMCOMMS6-EBZ利用I/Q解調器實現直接變頻或零中頻架構，其中只需進行一種頻率轉換，而超外差接收機則必須執行多種頻率轉換。 單一頻率轉換降低了接收機復雜度和所需的轉換級數，進而可提高性能并降低功耗，因而十分有利。 該架構還增加了放大級來維持模數轉換器的滿量程輸入，避免了鏡像抑制問題和不需要的混頻。 此外，鏡像抑制是I/Q調制方案固有的功能，因而無需昂貴的抗混疊濾波器。 板上本振和轉換器時鐘共用同一參考信號，防止拖尾。
AD-FMCOMMS6-EBZ接收機開發平臺集成完整的直接接收信號鏈路徑，帶寬為220 MHz，通帶平坦度為+/- 1.0 dB。 ADL5380解調器的RF輸入范圍為400 MHz至6 GHz，由5 V單電源供電。 4.5 GHz雙通道差分放大器ADL5566針對中頻和直流應用而優化，提供16 dB的增益。 雙通道16位310 MSPS模數轉換器AD9652實現了業界最低的噪聲和最高的速度，支持識別更遠范圍內的目標。 在145 MHz中頻下測得的SNR和SFDR分別為64 dB和78 dBc。 其它板上功能包括電源管理和時鐘分配/扇出。
報價與供貨
產品型號 | 供貨 | 單價 | 封裝 |
AD-FMCOMMS6-EBZ | 現在 | 650美元/片 | FMC |
