TDK推出了全新的愛普科斯B86305L*系列標準三相線路電抗器
2014-11-26 18:50:20 本站原創![]() |

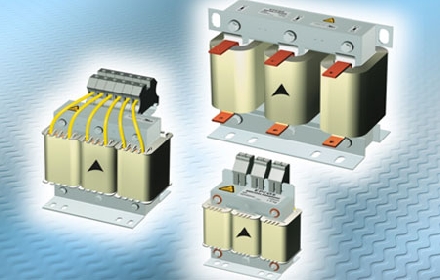

TDK株式會社推出了全新的愛普科斯(EPCOS)B86305L*系列標準三相線路電抗器,用于帶整流級輸入的變頻器。該系列產品有7種型號,電流范圍為4A至230A。這些線路電抗器專為520VAC額定電壓而設計,依電抗器型號不同,短路電壓為5%到6%,因此可以有效抑制變頻器引起的所有電磁干擾。
該全新線路電抗器系列還具有另外一個特征,那就是飽和磁感應強度較高。因此,其電感值在1.5倍額定電流情況下可保持不變,甚至在3倍額定電流下,電感值仍能保持在額定值的60%以上。B86305L*R000和S000系列電抗器是采用通過UL認證、符合F級要求的絕緣系統而制成,其中,額定電流小于60A的產品使用的是銅繞組和夾型接線端子,額定電流為100A至230A的產品使用的則是鋁帶繞組和母線接線端子。
主要應用
· 驅動器、水泵、電梯、空調和傳送系統的變頻器
· 三相電源
主要特點和優勢· 額定電壓:520V AC
· 電流強度:4A至230A
· 1.5倍額定電流下,電感值恒定
主要數據訂貨代碼 | 額定電壓[V AC] | 額定電流[A] | 電阻[mΩ] | 電感*[mH] |
B86305L0004R000 B86305L0010R000 B86305L0016R000 B86305L0030R000 B86305L0060R000 B86305L0100S000 B86305L0230S000 | 520 | 4 10 16 30 60 100 230 | 335 78 42.2 12.4 6.2 3.2 0.9 | 10 4 2 1 0.5 0.3 0.15 |
*電感公差:每相為平均值的-0/+20%、±5%
