Linear推出 20MHz 至 2GHz 差分輸入和輸出 20dB 增益放大器 LTC6430-20
2014-10-17 21:18:07 本站原創 |
Linear推出 20MHz 至 2GHz 差分輸入和輸出 20dB 增益放大器 LTC6430-20，該器件在 240MHz 時提供卓越的 +51dBm OIP3 (輸出三階截取) 和 2.9dB 噪聲指數。LTC6430-20 具備同類最佳的 +23.9dBm OP1dB (輸出 1dB 壓縮點)。該器件提供了 A 級版本，這版本 100% 經過測試，保證 +44.8dBm 的最小 OIP3，在 380MHz 時典型值為 +48.3dBm。其增益保證 19.6dB 最小值和 22.1dB 最大值。而 B 級版本在同樣頻率時提供典型值為 +46.3dBm 的 OIP3。
LTC6430-20 非常適合在低失真、大動態范圍發送器或接收器中，在高達 1.5GHz 頻率時放大 IF 和 RF 信號。通過恰當?shù)淖杩蛊ヅ洌梢詫?shí)現高達 2GHz 頻率。當 LTC6430-20 用作 IF 放大器，在主接收器或數字預失真接收器中驅動高速 A/D 轉換器的差分輸入時，其線性度特性尤其出色，因?yàn)檫@些接收器的高性能取決于低失真和大動態范圍。此外，該器件非常適合在多種工作于 VHF/UHF 頻帶的寬帶和窄帶無線電設備中用作低噪聲放大器，例如廣播設備、有線網絡、白頻段寬帶數據業務和低頻帶 LTE/LTE-Advanced 無線基站。
LTC6430-20 的輸入和輸出在 20MHz 至 1.2GHz 范圍內均為內部 100Ω 匹配差分配置，而且在這個頻率范圍內提供 20.5dB 功率增益，同時頻率響應平坦度好于 0.5dB。內部 100Ω 匹配簡化了設計，允許簡便級聯以實現更高增益，因此僅需要最少的外部組件。此外，差分配置產生極低的二階諧波失真。例如，在 380MHz 時，二階諧波雜散噪聲比基頻低 -70dBc。
LTC6430-20 采用先進的 SiGe BiCMOS 工藝生產，提供了固有的穩定性能，從而能夠承受電源電壓和溫度的大范圍變化。該器件規定在 –40°C 至 85°C 的外殼工作溫度范圍內工作。
LTC6430-20 采用 4mm x 4mm QFN 封裝。該器件用單 5V 電源和 170mA 電流供電。A 級版本的千片批購價為每片 6.44 美元，而 B 級版本每片為 3.69 美元。兩款產品均有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC6430-20。

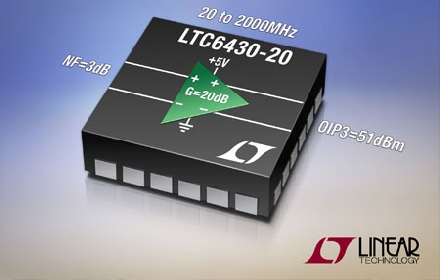

照片說明：超低失真 20dB 增益差分放大器
性能概要：LTC6430-20
工作頻率 20MHz 至 2GHz
輸出 IP3 在 240MHz 時為 +51dBm
功率增益 20.8dB
噪聲指數 (NF) 2.9dB
輸出 P1dB +23.9dBm
