Linear 推出 6 通道 SPI / 數字或 I2C μModule® (微型模塊) 隔離器 LTM2892
2013-08-01 20:57:43 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 6 通道 SPI / 數字或 I2C μModule® (微型模塊) 隔離器 LTM2892，適用于 3.3V 到 5V 的系統。地電位在系統中變化很大，很可能超過共模操作可容許的范圍，這樣會中斷通信、損壞組件、甚至導致危險狀況。LTM2892 通過橫跨一個隔離 DC 電流 (電位差高達 3500VRMS) 的電流隔離勢壘進行通信以斷開接地環路，從而提供了安全和不間斷的運作。LTM2892 無需外部組件，為隔離式數據通信提供了一款小型和簡單的 μModule 解決方案。
LTM2892 有兩種通信接口版本。LTM2892-I 是 I2C 兼容的，可在高達 400kHz 的頻率工作，具備雙向串行數據 (SDA) 和時鐘 (SDL) 以及 3 個額外的隔離式 CMOS 邏輯信號，這些邏輯信號能在高達 10MHz 下運行。LTM2892-S 提供 6 個 CMOS 數字隔離器通道，可用于通用 I/O 或針對 SPI 兼容操作進行配置。這 6 個通道包含 3 個正向和 3 個反向路徑，都可在高達 10MHz 下運行。當針對 SPI 通信配置時，單向通信的最高時鐘速率為 8MHz，而在往返雙向工作時則為 4MHz。所有的器件版本都包括一個邏輯電源引腳和一個 ON 引腳，前者用于直接連接低至 1.62V (SPI) 或 3V (I2C) 的低電壓微控制器，而后者則可實現 LTM2892 的停機 (消耗電流小于 10μA)。其他特點包括：可在大于 50kV/μs 的共模瞬變過程中提供不間斷的通信，以及在隔離勢壘的兩端提供堅固的 ±15kV ESD HBM。
LTM2892 采用 9mm x 6.25mm 表面貼 BGA 封裝;所有集成電路和無源組件都內置于這個符合 RoHS 要求的 μModule 封裝中。千片批購價為每片 5.95 美元。

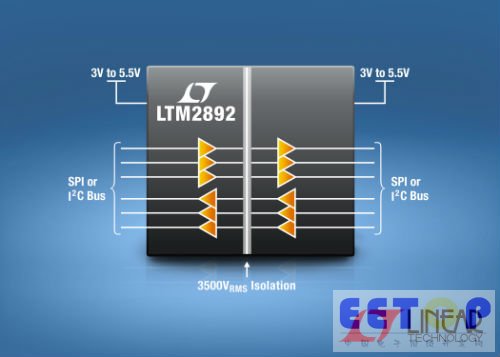

照片說明：隔離式 SPI / 數字或 I2C 接口
性能概要：LTM2892
· 6 通道邏輯隔離器：3500VRMS
· 3V 至 5.5V 電源運作，兩側隔離接口
· 無需外部組件
· SPI (LTM2892-S) 或 I2C (LTM2892-I) 選項
· 可承受高共模瞬變：50kV/μs
· 高速操作
o 10MHz 數字隔離
o 8MHz / 4MHz SPI 隔離
o 400kHz I2C 隔離
· 1.62V 至 5.5V 邏輯電源以實現靈活的數字接口
· 可在隔離勢壘兩端提供 ±15kV ESD HBM
· 共模工作電壓：850VPEAK
· 低電流停機模式 (<10μA)
· 小型 9mm x 6.25mm x 2.91mm BGA 封裝
