Diodes推出新型LNB功率管理及控制集成電路
2012-08-07 22:28:19 本站原創

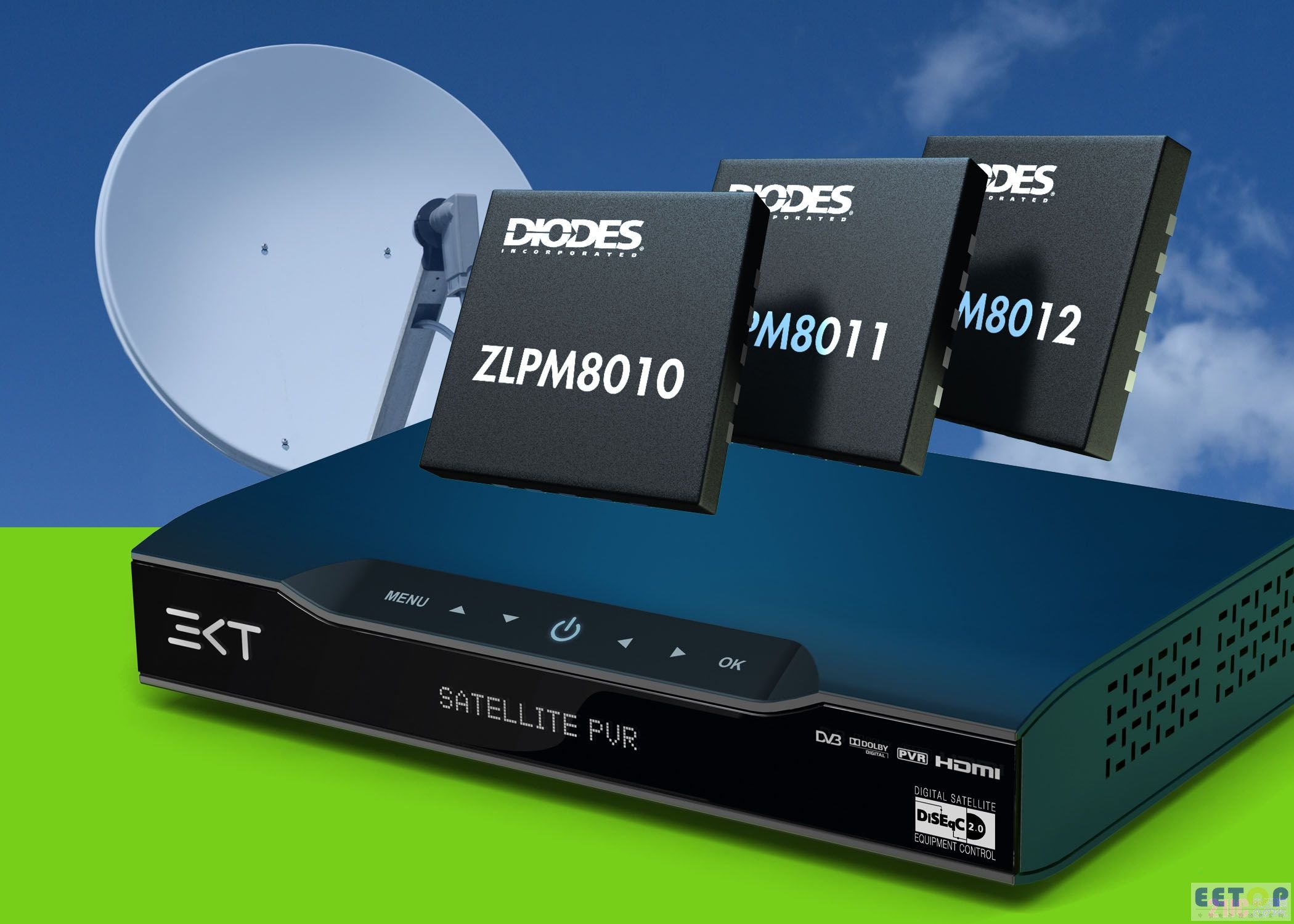

三款率先面世的單輸出器件包括：高電流ZLPM8010（750mA）及低電流 ZLPM8011（450mA），兩者均功能完備，支持DiSEqC 1與DiSEqC 2標準；而低電流ZLPM8012（450mA）功能較少，只支持DiSEqC 1標準。
為提升機頂盒系統的整體效率，這些器件中的低靜態電流升壓轉換器以標準的12V電源運作，并采用低導通電阻（270mΩ）的MOSFET功率開關。升壓轉換器的輸出再通過一個低壓降（500mV）LDO穩壓器，為LNB提供控制信號及低噪音功率輸出。這些器件的深眠待機模式耗電量只有600µA。
ZLPM8000系列產生的LNB電源具有極高的可編程性，能以0.25V的間隔實現從10.25V到19.5V設置。這有助于設計人員對任何系統架構進行配對，針對纜線的壓降或性能欠佳的LNB進行調節。該器件具有多項內置保護及診斷功能，包括過流限制、短路及開路、過溫切斷和欠壓警報。
器件內集成的22 kHz音調發生器，即使在無負載狀態下也能提供可靠的DiSEqC及傳統頻帶切換控制。為保障LNB與機頂盒之間的雙向通訊，ZLPM8010及ZPLM8011配備市場領先的Zetex LNB DiSEqC接收技術，能可靠檢測多種信號，同時保持極佳的信號抑制能力。
ZLPM8000系列器件可通過I2C接口或標準的邏輯輸入來進行設置，可輕松地適應各地區不同的衛星電視標準。設計人員還可利用I2C端口完成一系列功能，包括LNB控制、輸出調節、四級電流限制、低電流待機及多種線路檢測。
ZLPM8000產品系列的三款器件以緊湊的二十引腳、4 x 4毫米QFN封裝供應，引腳具有兼容性，使設計人員無需修改印刷電路板就能更換器件以迎合本地市場要求。
