凱悌推出綠色節能應用之主、被動組件最佳解決方案
2011-05-09 12:38:52 本站原創Nuvoton (新唐)提供綠色節能之電動車控制器最佳解決方案：
一、N79E83系列：
簡介 N79E83x 系列是8051內核MCU，采用特殊的技術進行專業的處理，使芯片具有很強的抗干擾特性、很好的溫度特性，同時具有良好的易用特性。適用于電動自行控制器，并且在幾大電動自行車控制器生產基地已經行業內部樹立起良好的形象，已經建立起堅實的客戶基礎。W79E83x有良好的易用性，Nuvoton 協助客戶在3個月的時間完成第一個方案設計，在一個半月的時間內完成小PP 到100K 訂單的飛躍，這充分反映了Nuvoton MCU在該領域的優勢。 Nuvoton MCU的電動自行車控制器設計方案以其良好的適用性、穩定性，電路簡單、性價比等特點和Nuvoton品牌優勢正在成為電動自行車控制器領域中的后起之秀。
二、 Nuvoton MCU的電動自行車控制器設計方案特性：
1、啟動和正常行駛超靜音控制：
啟動和正常行駛超靜音控制是電動自行車控制器電流控制的核心部分，Nuvoton采取特殊的演算法進行處理，達到最佳靜音效果。
2、智慧電流控制：
2-1、240 W（適用于輕便電動自行車） 10 ± 0.5A
2-2、350 W（適用于一般電動自行車） 15 ± 0.5A
2-3、800 W（適用于電動摩托車、三輪車） 22 ± 1A
3、智慧欠壓電池保護控制：
據調查，電池是整車廠被投訴最多的部件，也是電動自行車最容易出故障的一個部件。Nuvoton電動自行車控制采用電壓限流聯動控制策略，根據電池的特性曲線特征，在程序中實現電壓限流完整曲線的程控，這樣欠壓保護功能在保護電池的同時有很好的報警、提示效果并可以保證騎行舒適度，完全避免一般的采取電壓回差辦法引起的騎行顛簸現象。電池保護截至電壓：48V 電池 為 42± 0.5V；36V 電池31.5± 0.5V。
4、智慧1：1助力控制：
根據人的騎程習慣特點，采取智能1:1控制策略，使騎程省力省電舒適。
5、巡航定速控制：
當使用者用轉把控制速度的騎程過程中，在保持轉把當前位置不變5~6S，系統進入定速模式。在轉把二次回零或剎車時退出該狀態。
6、限速控制：
該控制器方案采取的是速度電流雙死循環模糊控制，可以采取限制PWM 占空比方式和限制絕對速度兩種方式實現限速。限制絕對速度的限速方式在限制速度的同時保證電動自行車的爬坡能力。
7、智慧EABS 反充電和滑行反充電模式控制：
剎車時根據速度和電流計算出從占空比15%~55%的變化EABS 波形，再配合機械剎車，使整車安全舒適，光滑的地面上也不至于在出現危險情況。滑行反充電一般做法把轉把丟下后，馬上反充電，這樣不僅不能反充電反而浪費電能，Nuvoton 控制器方案根據時間、速度、電流參數計算出從占空比5%~35%的變化反充電波形。
8、堵轉保護功能：
自動判斷電機在過流時是處于完全堵轉狀態還是在運行狀態或電機短路狀態，如過流時是處于運行狀態，控制器將限流值設定在固定值，以保持整車的驅動能力；如電機處于純堵轉狀態，則控制器5秒后將限流值控制在5A以下，起到保護電機和電池，節省電能；如電機處于短路狀態，控制器則使輸出電流控制在1A以下，以確保控制器及電池的安全。
9、過流保護功能：
在進入中斷程序處理。在出現緊急故障時(比如出現短路)，能在極短的時間內作出響應，不至于故障進一步擴大。
三、 Nuvoton 電動自行車方案的優勢：
Nuvoton 電動自行車方案的包含良好的MCU抗干擾和溫度特性、比較完備的MCU功能、優秀的控制策略的選擇和獨到的程序設計，體貼的技術支持和服務等綜合表現的提高，充分得到客戶的認可。具體描述如下幾點：
1、抗干擾特性，耐高溫特性和良好的易用特性的MCU：
2、Nuvoton 電動自行車方案具有高度的實用性、適應性、安全性、舒適性：
3、軟件上智能電流轉速雙死循環控制策略，以人為本的控制理念：
4、良好的技術支持，實時的技術服務，成熟的技術支持隊伍：
5、系統簡潔，系統性價比最高的方案之一：
6、完善的產品體系，N79E82X和N79E83X 兩個系列。

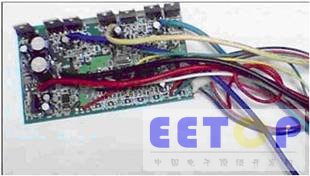

系統簡圖
四、N79E83x MCU特性介紹：
● 3 個8 位和1 個2 位雙向可位尋址的I/O 埠
● 2 個16-位定時器/計數器
● 1個定時器有3 路輸入捕獲能力
● 支持13 個中斷源，4 級中斷
● 一個全雙工串PORT，并具有幀錯誤檢測和地址自動識別功能
● 4 個I/O PORT，可以選擇為輸出模式和TTL/史密斯觸發器輸入摸式
● 可程序設計看門狗定時器
● 4 路10 位PWM
● 8 路10 位ADC
● 1 個SPI 通信接口(主/從)
● 8 個按鍵中斷輸入端口
● 兩個模擬比較器
● 可配置的內部振蕩器
● 所有的埠引腳都有直接LED 的能力 (20mA)
● 低電壓檢測，可以產生中斷和復位
ViKing推出Power Supply綠色節能之繞線電感、保護電流電阻最佳解決方案：
在POWER電源端通常會使用到繞線電感, VIKING(光頡)-其規格齊全 ,如以下產品:

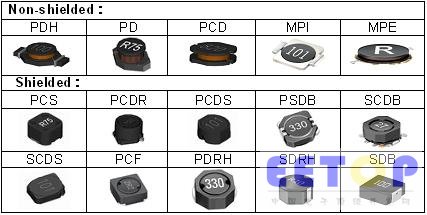

一、Power Inductor：
 |
二、LED類、節能燈、車燈：
提供一系列保護電流電阻-CURRENT SENSING-CS, RS Seriess從0.001Ω ~ 1Ω、Low TCR of ±100ppm/℃微奧姆電阻
三、開關電源產品(轉換電能裝置)：
提供一系列保護電流電阻Low Ohm Chip Resistor- CS/TCS/RS/LR Series從0.001Ω ~ 1Ω、Low TCR of ±100ppm/℃微奧姆電阻
