Linear推出5A 熱插拔(Hot Swap)控制器 LTC4219
2010-07-02 18:56:46 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 5A 熱插拔 (Hot SwapTM) 控制器 LTC4219，用于保護負載電源電壓范圍為 2.9V 至 15V 的低功率電路板。LTC4219 通過在加電時限制流向負載電源的浪涌電流，允許電路板安全地在一個帶電的背板上插入和拔出。熱插拔控制器一般需要若干支持組件。然而，LTC4219 在其電源通路中集成了一個電源 MOSFET 和檢測電阻器，以限制浪涌電流，從而減少了所需的外部組件數量。該器件的內部 dV/dt 電路意味著無需外部柵極電容器。可調電流限制允許用戶在不同的負載條件下改變電流限制門限，例如在磁盤驅動器旋轉至正常工作狀態時。高集成度和纖巧 DFN 封裝使 LTC4219 在空間受限應用中成為使用方便的熱插拔解決方案。
LTC4219 適用于多種 RAID、服務器、電信和工業應用，尤其是在利用光纖通道 (Fibre Channel) 等技術的緊湊型電路板上，這類電路板由于尺寸小以及無法散出大量的熱量，因此功率一般限制為低于 25W。LTC4219 在設計時充分考慮了這些因素。于啟動期間，將柵極斜坡率限制到安全的 0.3V/ms 來控制浪涌電流。利用檢測橫越內部 7.5mΩ 檢測電阻器兩端的電壓并相應調節內部 33mΩ MOSFET 的柵源電壓來監視負載電流。在啟動和正常工作時，單獨的 ISET 引腳可隨需實現準確度為 10% (5A) 的電流限制門限調節。此外，電流折返和電源良好電路確保開關受到保護，免受過大負載電流的影響，并指示是否保持了良好的電源狀況。LTC4219 還具有電流、溫度和故障輸出以及一個可調的電流限制定時器。
LTC4219 具有專門的 12V (LTC4219-12) 或 5V (LTC4219-5) 版本，含有預置特定于 12V/5V 的門限。兩種器件都有商用和工業工作溫度級版本。LTC4219 采用小型 RoHS 兼容的 16 引腳 5mm x 3mm DFN 封裝，千片批購價為每片3.35 美元。

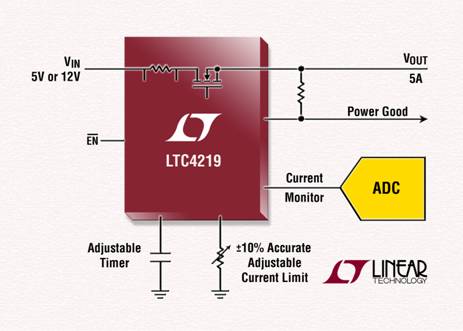

照片說明： 具集成的電源 MOSFET 和檢測電阻器的 5A 熱插拔控制器
性能概要：LTC4219
小型占板面積
具 RSENSE 的 33mΩ MOSFET
提供預置 12V 和 5V 版本
可調以及準確度為 10% (5A) 的電流限制
電流和溫度監視器輸出
過熱保護
故障前可調電流限制定時器
電源良好和故障輸出
可調浪涌電流控制
采用 16 引線 5mm x 3mm DFN 封裝
公司網址：www.linear.com.cn
