Maxim推出2:1/1:2有源復用器MAX4986

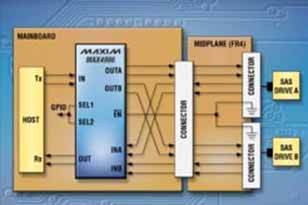

2010-05-26 20:35:34 本站原創Maxim推出2:1/1:2有源復用器MAX4986，器件設計用于在一個源端與兩個目標端之間切換并轉接驅動SAS/SATA信號。器件集成四路可編程信號幅度緩沖器，有效防止輸出端出現噪聲。為進一步保持信號完整性，MAX4986還具有可編程輸入均衡和可編程輸出預加重功能，以補償電路板損耗。MAX4986能夠以6Gbps數據速率切換并轉接驅動SAS/SATA信號，非常適合于工作站和服務器等通過連接器、長距離電纜、帶狀線和微帶線傳輸信號并需要保持系統信號完整性的應用。
MAX4986輸入端的高速幅度檢測和對應輸出端的幅度抑制功能，可有效支持SAS/SATA帶外(OOB)信號。低于用戶選定的OOB門限的輸入信號被判斷為關閉，不會通過器件輸出。這種方法在允許OOB信號通過轉接驅動器傳輸的同時能夠有效防止系統響應噪聲。MAX4986具有一個使能引腳，當該引腳置低或未連接時，將器件置為待機模式，進一步降低功耗。
MAX4986采用3.3V單電源供電，工作在0°C至+70°C商業級溫度范圍。器件采用小尺寸、3.5mm x 9mm、42引腳TQFN封裝。
