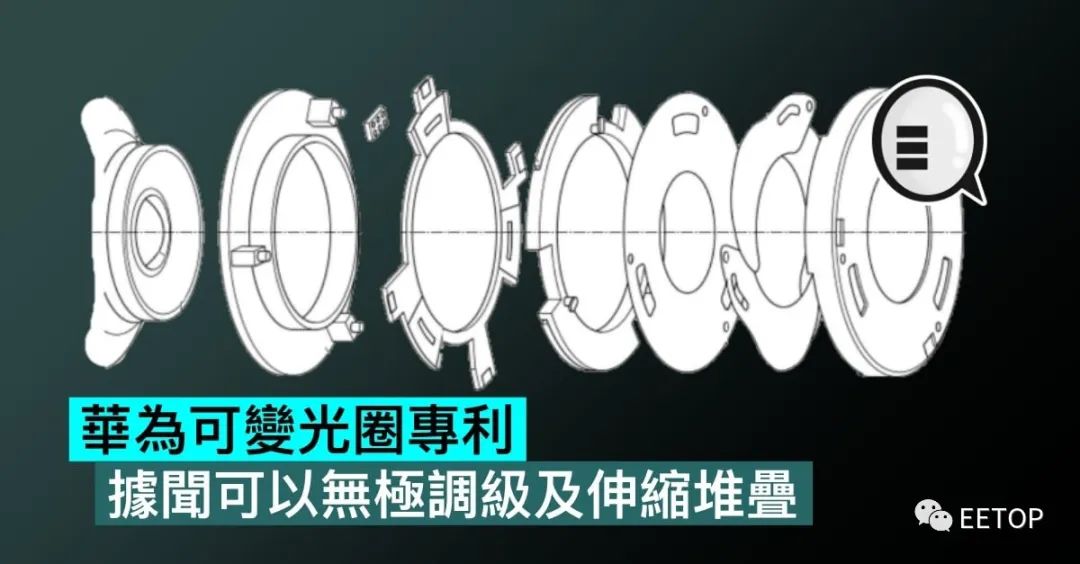

華為可變光圈專利曝光，可以無極調級及伸縮堆疊！
2023-05-29 12:06:01 EETOP此前華為在 Mate 50 系列和 P60 系列上推出了 10 檔可變光圈鏡頭，采用六葉片開合設計，可以根據需要拍攝出更加真實的虛化效果?，F(xiàn)在最新公布的專利顯示，華為將進一步開發可變光圈鏡頭技術。
在（中國）國家知識產權局網站中可以看到，華為技術有限公司在 5月23日申請了一項「可變光圈設備」專利公布，帶來了一種新的可變光圈方式。
專利說明書介紹，目前常規傳統的手機相機模塊，光圈值 f 數是固定的，無法自由的變更。這是因?yàn)橄胱杂筛?f 數就需要額外的機械裝置，會導致相機模塊的大小增加。需要通過緊湊的機械裝置來調整f 數，才可搭載于微型相機模塊上。
在專利中看到了一種包括多個葉片的可變光圈裝置。葉片通過裝置中的致動器進行移動。為了更好的控制光圈的大小，該裝置不直接檢測轉子的位置，而是通過檢測光圈單元外部的致動器的移動。這樣的設計很難縮小可變光圈裝置的大小，還難以正確控制葉片的位置。
該發明的目的是提供一種適用于微型相機模塊的可變光圈的微型裝置，并且可通過直接檢測轉子的位置來正確地控制光圈的大小。

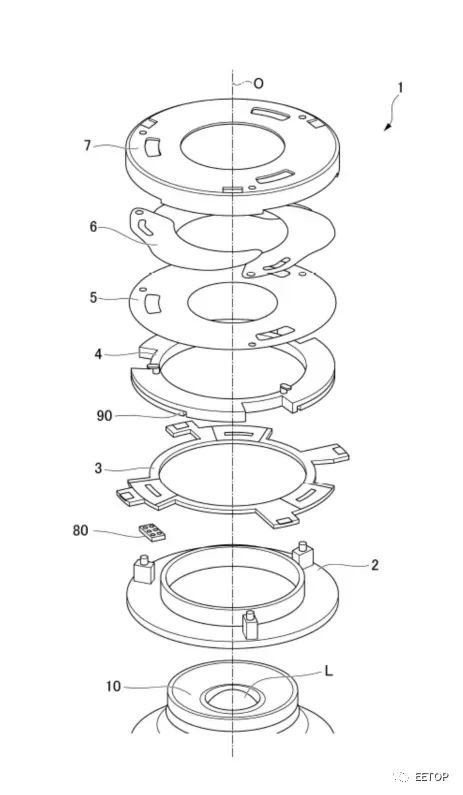

專利所述可變光圈結構包括至少一個線圈，一個磁傳感器，多個葉片。葉片組成光圈，線圈負責提供電流，磁傳感器感應葉片的轉動。通過這些機構的配合實現自由的切換光圈大小。

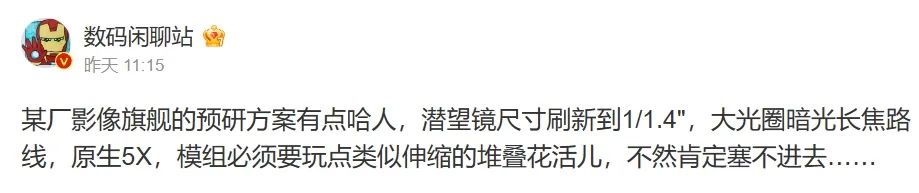

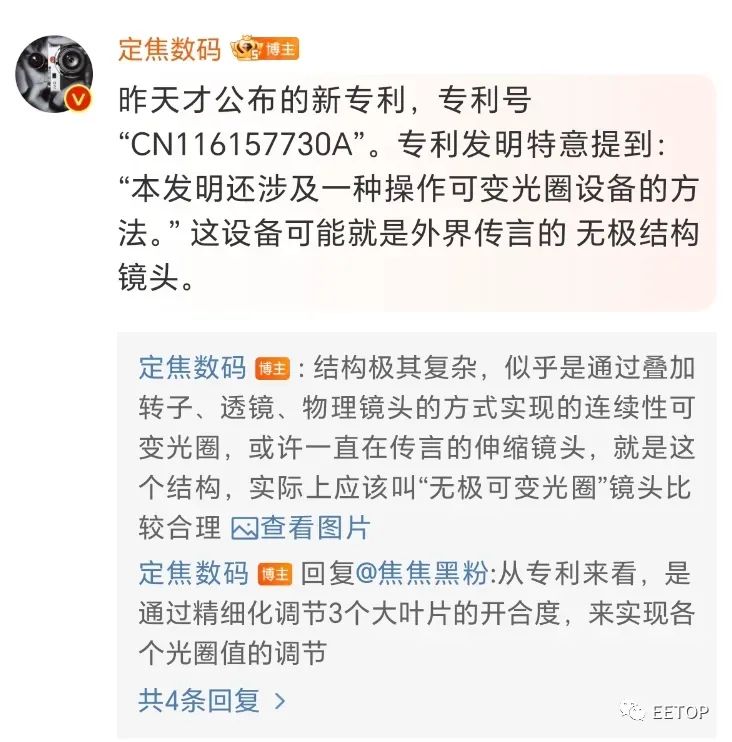

值得一提的是，博主@數碼閑聊站和@定焦數碼預測，該專利很可能就是華為的「無極結構鏡頭」，當前只支持 10 檔調節，未來很可能會升級為無級調節光圈，并采用伸縮式堆疊。
