Diodes推出符合AECQ100標準的AH376xQ霍爾效應閉鎖系列并提供八個磁場敏感度選擇
2015-07-15 20:16:38 未知 |

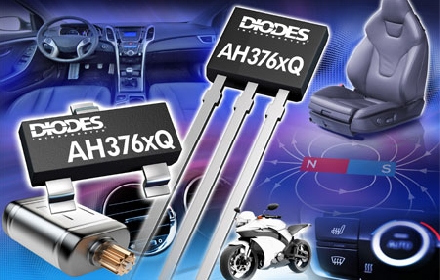

Diodes公司 (Diodes Incorporated) 新推出符合AECQ100標準的AH376xQ霍爾效應閉鎖系列并提供八個磁場敏感度選擇，以滿足多種汽車應用的要求。應用范圍包括車廂內各種電機、泵、風扇及閥門的換向、編碼和位置控制，從而操作車窗、天窗、座椅、尾門及空調。新產品亦可在發動機艙內有效控制及檢測曲軸、凸輪軸、散熱風扇的速度和位置，還可用于水泵、油泵及汽油泵。
AH376xQ 系列提供-40oC到 +150oC的寬廣溫度范圍，以及3V到28V的供電電壓范圍。這些器件具有低曲柄電壓和過壓偏移能力，可承受嚴峻的車用環境，確保操作穩健可靠。完善保護功能亦有助于加強工作穩定性，包括能夠防止反向電源連接的低漏電閉鎖二極管，可承受瞬態電壓的輸入和輸出箝位電壓，以及避免過載的輸出電流限制功能。此外，器件的8kV靜電放電能力可承受高達32V的負載突降。
新產品系列提供八種磁場操作選擇和釋放閾值 (Bop和Brp)，以滿足多種應用對磁場強度及感測器與磁場之間距離的要求。Bop和Brp敏感度從最高達+25G/-25G到最低達+210G/-210G，還能保持引腳兼容性。這些器件采用行業標準SOT23及 SIP3封裝。其中AH3762Q/3Q/4Q/5Q同時提供SC59封裝選擇，具備SOT23封裝所不能提供的反極性磁場檢測能力。
AH376xQ霍爾效應閉鎖集成電路利用10μs快速開機時間及3.75μs快速響應時間來縮短延遲時間并降低對易誤差，提供卓越性能。配備低溫度系數的斬波穩定設計能盡量減少開關點偏移及加強應力承受能力。開漏極輸出配置可進一步提高靈活性，藉著調節外部上拉電阻值滿足應用的要求。
全新霍爾效應閉鎖系列完全符合車用AECQ100標準及AIAG生產件批準程序。產品提供SOT23、SIP3及SC59封裝選擇，各以一千個為出貨批量。
