積層陶瓷電容器:支持車載 溫度補償用NP0特性（150℃溫度保證）系列產品陣容的擴充
2014-11-03 18:50:54 本站原創實現業界最高額定電壓范圍（50～630V）與靜電容量范圍（100pF～220nF）
可抗惡劣的高溫環境，150℃溫度保證
符合AEC-Q200標準
2014年10月28日

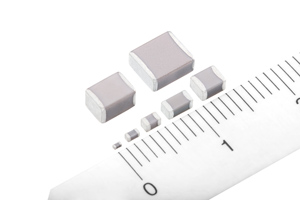

TDK 株式會社（社長：上釜 健宏）宣布已擴充支持車載、溫度補償用NP0特性（150℃溫度保證）CGA系列的積層陶瓷電容器的產品陣容，實現了業界最高的額定電壓范圍（50～630V）與靜電容量范圍（100pF～220nF）。
近年來，對于汽車用途的電子元件的市場需求正隨著電動汽車、混合動力車的普及，逐漸向電子化，以及高密集實裝帶來的電子元件的小型化、大容量化、高耐壓化方向發展。因此，TDK為了對應這樣的市場需求，活用作為公司基礎技術的材料技術和多積層技術，在原有的廣泛產品尺寸(JIS規格1005～5750：EIA規格0402～2220）中，將50～100V的額定電壓范圍增加至250～630V范圍，實現了具備業界最高水準的額定電壓范圍（50～630V）與靜電容量范圍（100pF～220nF）、溫度補償用NP0特性（保證溫度150℃）系列產品。
溫度補償用NP0特性（150℃溫度保證）系列產品的靜電容量基本上不會因DC偏壓、溫度、使用時間而產生變化，可按照設計保證輸出值。
并且，該產品系列符合AEC-Q200標準，不僅可作為車載用途使用于汽車的引擎室，還可使用于工業機械等的各種電路（時間常數電路、濾波電路、共振電路、振蕩電路、緩沖電路）等需要高可靠性的產品中。
該產品系列具備唯有TDK才能提供的產品形狀※，額定電壓與靜電容量堪稱業界最高。
※ 截止到2014年10月，TDK調查
（3216, 3225, 4532, 5750尺寸）
術語
NP0特性：溫度特性 -55～+150℃（以25℃為基準），容量溫度系數0±30ppm/℃
主要應用
汽車的引擎室等、需要高溫設置的控制單元
需要高可靠性的各種電路（時間常數電路、濾波電路、共振電路、振蕩電路、緩沖電路）等
主要特點和優勢
可抗嚴酷的高溫環境，150℃溫度保證
50V～630V的豐富產品陣容
100pF～220nF的大靜電容量范圍
符合AEC-Q200標準
主要數據
產品系列 | 外形尺寸（L×W）[㎜] | 額定電壓[V] | 靜電容量[F] |
CGA2 | 1.0×0.5 | 50～100 | 100pF～1nF |
CGA3 | 1.6×0.8 | 50～250 | 100pF～10nF |
CGA4 | 2.0×1.25 | 50～450 | 100pF～33nF |
CGA5 | 3.2×1.6 | 50～630 | 3.9nF～100nF |
CGA6 | 3.2×2.5 | 50～630 | 8.2nF～100nF |
CGA8 | 4.5×3.2 | 50～630 | 33nF～220nF |
CGA9 | 5.7×5.0 | 50～450 | 100nF～150nF |
