Linear推出高輸入電壓隔離型反激式DC/DC 控制器LT3748H
2010-11-09 21:51:31 本站原創凌力爾特公司 (Linear Technology Corporation) 推出高輸入電壓隔離型反激式 DC/DC 控制器 LT3748H，在結溫高達 150°C 工作時有保證。該器件極大地簡化了隔離式 DC/DC 轉換器的設計，因為輸出電壓是從主端反激信號中檢測到的，所以無需光隔離器、第三繞組或信號變壓器來實現反饋。LT3748 在 5V 至 100V 的輸入電壓范圍內工作，并驅動一個外部 N 溝道功率 MOSFET，從而非常適用于種類繁多的汽車、工業、電信和數據通信應用。
LT3748 以邊界模式、電流模式控制開關電路工作，從而在整個電壓、負載和溫度范圍內實現 ±5% 的典型調節。與功能相同的連續傳導模式設計相比，邊界模式還允許使用較小的變壓器。輸出電壓非常容易由兩個外部電阻器和變壓器匝數比設定。數據表中指出幾種現成有售的變壓器可用于多種應用。高集成度以及邊界模式操作的運用可為傳統上難以解決的隔離式供電問題提供了簡潔的應用解決方案。
其他特點包括用于 IC 電源的內置低壓差穩壓器、可編程軟啟動、欠壓閉鎖、可調電流限制和輸出電壓溫度補償。
LT3748H 采用小型 MSOP-16 封裝，但去除了 4 個引腳以實現額外的高壓引腳間隔。千片批購價為每片 3.71 美元。如需更多信息，請登錄 www.linear.com.cn/3748。

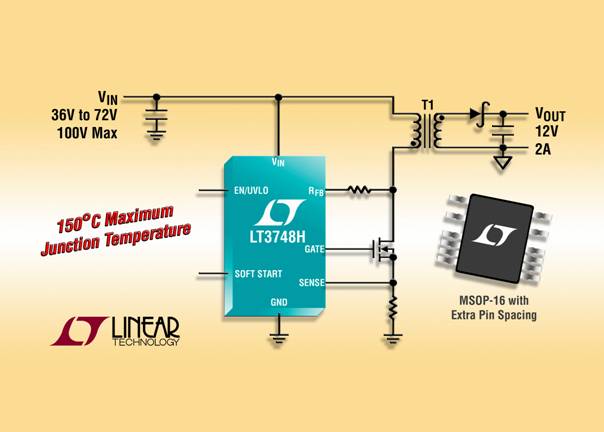

照片說明：100V 隔離型反激式控制器可在高達 150°C工作
性能概要：LT3748H
·保證工作在 -40°C 至 150°C 的結溫范圍
·5V 至 100V 的 VIN 范圍
·無需光隔離器、變壓器或第三繞組實現反饋
·驅動外部 N 溝道功率 MOSFET
·電流模式控制
·邊界模式工作
·用兩個外部電阻器設定 VOUT
·采用現成有售的變壓器
·可編程軟啟動
·可編程欠壓閉鎖
·輸出電壓溫度補償
