Linear推出80V高壓側電流檢測DC/DC轉換器LT3956

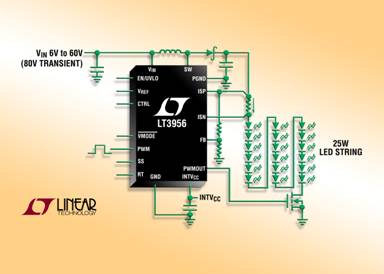

2010-06-01 11:30:57 本站原創Linear推出 80V 高壓側電流檢測 DC/DC 轉換器 LT3956，該器件為作為恒定電流和恒定電壓穩壓器工作而設計。它非常適用于驅動大電流 LED 以及給電池和超級電容器充電。其 4.5V 至 80V 輸入電壓范圍使其非常適用于多種應用，包括汽車、工業和建筑照明。LT3956 使用一個內部 N 溝道 MOSFET，可以從標稱值為 12V 的輸入驅動多達 18 個 350mA 的白光 LED，從而提供超過 25W 的功率。它采用高壓側電流檢測，允許使用升壓、降壓、降壓-升壓或 SEPIC 和反激式拓撲。LT3956 在升壓模式時提供超過 94% 的效率，從而無需外部散熱措施。一個頻率調節引腳允許用戶在 100kHz 至 1MHz 范圍設定頻率，從而優化了效率，同時最大限度地減小外部組件的尺寸和成本。結合 5mm x 6mm QFN 封裝，LT3956 提供一個高度緊湊的 25W LED 驅動器解決方案。
LT3956 采用真正色彩PWM (True Color PWM™) 調光，以高達 3000:1 的調光范圍提供恒定 LED 色彩。就要求不那么苛刻的調光需求而言，CTRL 引腳提供 10:1 的模擬調光范圍。LT3956 的固定頻率、電流模式架構確保在寬電源和輸出電壓范圍內穩定工作。一個以地為基準電壓的 FB 引腳作為幾種 LED 保護功能的輸入，從而使該轉換器能夠作為一個恒定電壓源工作。
LT3956EUHE 采用 36 引腳 5mm x 6mm QFN 封裝，以 1000 片為單位批量購買，每片價格為 3.50 美元。擴展溫度 I 級版本 LT3956IUHE 的千片批購價為 4.12 美元。兩種版本都有現貨供應。
性能概要：LT3956
3000:1 True Color PWM 調光
寬輸入電壓范圍：4.5V 至 80V
輸出電壓高達 80V
內部 3.3A/84V 開關
恒定電流和恒定電壓調節
250mV 高壓側電流檢測
以升壓、降壓、降壓-升壓、SEPIC 或反激式拓撲驅動 LED
可調頻率：100kHz 至 1MHz
LED 開路保護
具遲滯的可編程欠壓閉鎖
恒定電壓環路狀態引腳
PWM 斷接開關驅動器
CTRL 引腳調節高壓側電流檢測門限
低停機電流：<1uA
可編程軟啟動
采用 36 引線 (5mm x 6mm) QFN 封裝
